Bản Vẽ Thiết Kế Module Bàn Làm Việc Văn Phòng UNMD02CS3

Bản vẽ thiết kế Module bàn làm việc văn phòng UNMD02CS3 giúp thể hiện trực quan kích thước tổng thể, cấu tạo, vị trí vách ngăn, chân bàn và cách bố trí các vị trí làm việc. Đây là tài liệu hữu ích cho doanh nghiệp, kiến trúc sư và đơn vị thiết kế nội thất khi cần tính toán diện tích, số lượng bàn và phương án bố trí văn phòng.

Module UNMD02CS3 được thiết kế dành cho 4 người làm việc, phù hợp với mô hình văn phòng mở, phòng kinh doanh, marketing, chăm sóc khách hàng hoặc các bộ phận thường xuyên làm việc theo nhóm.

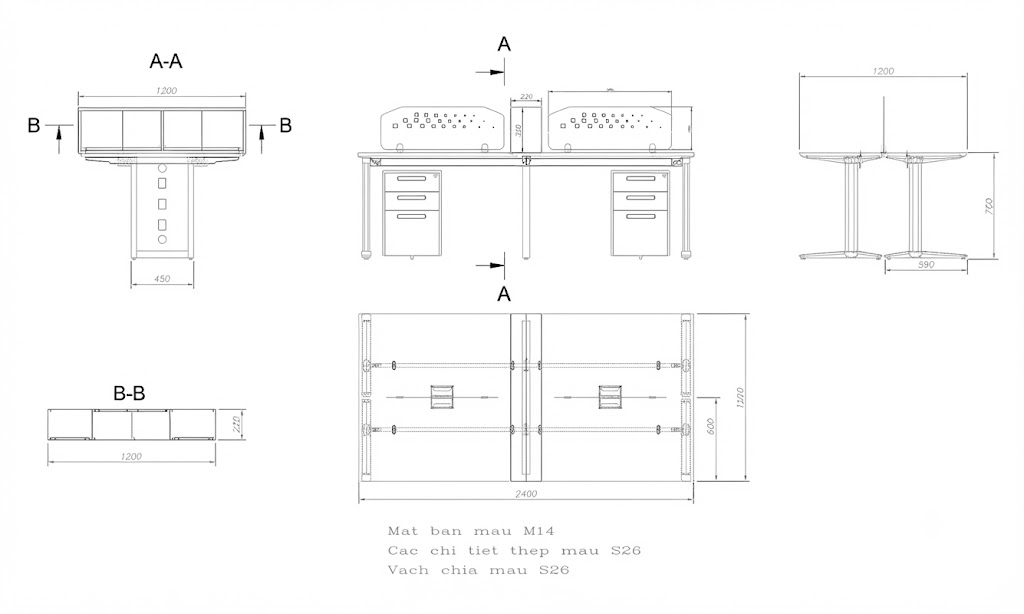

Bản Vẽ Thiết Kế Module Bàn Làm Việc Văn Phòng UNMD02CS3

1. Thông số thể hiện trên bản vẽ UNMD02CS3

Theo bản vẽ thiết kế, module bàn làm việc UNMD02CS3 có các thông số chính:

Kích thước tổng thể: W2400 × D1200 × H750 mm.

Dung sai kích thước sản phẩm: ±5 mm.

2. Bản vẽ mặt bằng Module bàn làm việc UNMD02CS3

Bản vẽ mặt bằng thể hiện rõ module có kích thước 2400 × 1200 mm, được chia thành 4 vị trí làm việc theo bố cục đối xứng.

Mỗi phía của module bố trí 2 vị trí, tạo thành một cụm bàn làm việc dành cho 4 người.

Thiết kế này giúp:

• Tận dụng hiệu quả diện tích văn phòng.
• Bố trí nhân sự thành từng nhóm.
• Tạo sự thuận tiện khi trao đổi công việc.
• Dễ dàng nhân rộng thành nhiều module.
• Giảm diện tích sử dụng so với việc bố trí từng bàn độc lập.

Đây là ưu điểm đặc biệt phù hợp với các doanh nghiệp có số lượng nhân sự lớn và cần tối ưu diện tích văn phòng.

3. Bản vẽ mặt đứng

Mặt đứng của UNMD02CS3 cho thấy cấu trúc bàn được bố trí cân đối giữa hai phía.

Các vị trí làm việc được phân chia bằng vách chia trung tâm, tạo ranh giới tương đối giữa từng khu vực mà không làm không gian trở nên bí bách.

Phần dưới mặt bàn được thiết kế thông thoáng, tạo khoảng không gian cần thiết cho người sử dụng khi ngồi làm việc.

Bên cạnh đó, hệ thống chân bàn và hộp điện được bố trí đồng bộ, vừa đảm bảo độ chắc chắn vừa hỗ trợ quản lý dây điện và dây mạng.

4. Bản vẽ mặt bên

Bản vẽ mặt bên thể hiện:

• Chiều sâu tổng thể 1200 mm.
• Chiều cao mặt bàn khoảng 750 mm.
• Bố trí chân bàn ở hai phía.
• Vị trí vách chia giữa các khu vực làm việc.
• Khoảng không gian phía dưới mặt bàn.

Kích thước này giúp tạo ra không gian làm việc phù hợp cho từng người, đồng thời đảm bảo khoảng để chân khi sử dụng ghế xoay văn phòng.

5. Cấu tạo Module bàn làm việc UNMD02CS3

Qua bản vẽ có thể nhận thấy sản phẩm gồm nhiều bộ phận được liên kết thành một hệ thống thống nhất.

Mặt bàn

Mặt bàn sử dụng gỗ công nghiệp Melamine màu M14.

Thiết kế mặt bàn dạng chữ nhật, bố trí đối xứng cho 4 người. Mặt bàn có diện tích đủ rộng để bố trí máy tính, màn hình, bàn phím, hồ sơ và các vật dụng cần thiết.

Theo thông tin thiết kế, phần cạnh phía người ngồi được vát 45°, tạo cảm giác mềm mại hơn khi sử dụng.

Chân bàn

Chân bàn sử dụng kết cấu thép, toàn bộ phần chân được hoàn thiện màu S26.

Hệ thống chân được bố trí đối xứng, đảm bảo sự ổn định cho toàn bộ module.

Vách chia

Ở giữa hai phía bàn là vách chia bằng sắt màu S26.

Vách có tác dụng:

• Phân chia vị trí làm việc.
• Tạo sự riêng tư cần thiết.
• Hạn chế sự xáo trộn giữa các khu vực.
• Tạo điểm nhấn cho thiết kế module.

Hộp điện

Module được thiết kế hộp điện tích hợp, giúp thuận tiện kết nối các thiết bị điện và hỗ trợ quản lý dây cáp.

Đây là một chi tiết quan trọng đối với văn phòng hiện đại, nơi mỗi vị trí làm việc thường sử dụng máy tính, màn hình, điện thoại và các thiết bị điện tử khác.

Tủ trung tâm

Phần trung tâm của module có tủ gỗ để decor, vừa tạo điểm nhấn cho cụm bàn vừa có thể tận dụng để bố trí cây xanh, vật dụng trang trí hoặc phụ kiện văn phòng.

Sản phẩm không bao gồm đồ decor.

6. Kích thước module bàn làm việc 4 người

Với kích thước 2400 × 1200 × 750 mm, UNMD02CS3 được thiết kế theo dạng module compact nhưng vẫn đảm bảo 4 vị trí làm việc.

Có thể hiểu đơn giản:

01 Module = 04 vị trí làm việc

        MODULE UNMD02CS3
      W2400 × D1200 mm

┌─────────────────────────┐
│      Vị trí 1 │ Vị trí 2 │
│               │           │
├───────────────┼───────────┤
│      Vị trí 3 │ Vị trí 4 │
│               │           │
└─────────────────────────┘

Cách bố trí này đặc biệt phù hợp với những bộ phận có tính chất làm việc nhóm cao.

7. Màu sắc và vật liệu theo bản vẽ

Bản vẽ ghi rõ các màu sắc sử dụng cho sản phẩm:

• Mặt bàn: M14.
• Chân và hộp điện: S26.
• Vách chia: S26.

Sự kết hợp giữa mặt gỗ và hệ thống chân/vách màu S26 tạo nên tổng thể hiện đại, phù hợp với nhiều phong cách thiết kế văn phòng.

Màu sắc trên bản vẽ và hình ảnh mô phỏng có thể có sự khác biệt so với sản phẩm thực tế do điều kiện hiển thị, ánh sáng và thiết bị chụp. Khách hàng nên xác nhận màu sắc trước khi đặt hàng.

8. Module UNMD02CS3 phù hợp với văn phòng nào?

Với thiết kế 4 vị trí làm việc, UNMD02CS3 phù hợp với nhiều mô hình doanh nghiệp:

Phòng kinh doanh

Bố trí nhân viên thành từng nhóm giúp tăng khả năng trao đổi và hỗ trợ lẫn nhau.

Phòng Marketing

Không gian mở phù hợp với đặc thù công việc cần trao đổi thường xuyên.

Công ty công nghệ

Thiết kế module hiện đại, dễ kết hợp với ghế xoay, hộc di động và các thiết bị máy tính.

Trung tâm chăm sóc khách hàng

Có thể bố trí số lượng lớn module theo dạng cụm hoặc dãy.

Văn phòng Startup

Giúp tối ưu chi phí và diện tích khi cần bố trí nhiều nhân sự trong cùng một không gian.

9. Ưu điểm khi bố trí module bàn làm việc 4 người

So với việc sử dụng từng bàn làm việc độc lập, module UNMD02CS3 mang lại một số lợi thế:

• Tối ưu diện tích: 4 vị trí được thiết kế thành một cụm thống nhất, hạn chế khoảng trống giữa các bàn.
• Tăng khả năng làm việc nhóm: Các thành viên dễ dàng trao đổi mà không cần di chuyển nhiều.
• Đồng bộ không gian: Bàn, chân, vách ngăn và hệ thống điện được thiết kế đồng bộ.
• Dễ mở rộng: Doanh nghiệp có thể bố trí nhiều module để đáp ứng quy mô nhân sự tăng lên.
• Quản lý dây điện thuận tiện: Hộp điện tích hợp giúp khu vực làm việc gọn gàng hơn.

10. Bản vẽ giúp ích gì khi thiết kế văn phòng?

Việc tham khảo bản vẽ trước khi mua và lắp đặt giúp doanh nghiệp chủ động hơn trong quá trình thiết kế nội thất.

Đối với chủ doanh nghiệp

Có thể xác định:

• Số lượng module cần mua.
• Số nhân sự có thể bố trí.
• Diện tích cần thiết.
• Chi phí đầu tư nội thất.

Đối với đơn vị thiết kế

Bản vẽ cung cấp các kích thước cần thiết để:

• Triển khai mặt bằng.
• Dựng phối cảnh 3D.
• Bố trí hệ thống điện.
• Xác định khoảng cách lối đi.
• Phân chia khu vực làm việc.

Đối với người sử dụng

Có thể hình dung trước:

• Vị trí ngồi.
• Không gian để chân.
• Khoảng cách giữa các vị trí.
• Vị trí vách ngăn.
• Cách bố trí thiết bị trên bàn.

11. Lưu ý khi bố trí Module UNMD02CS3

Khi đưa module vào văn phòng thực tế, không nên chỉ tính đúng kích thước 2400 × 1200 mm của sản phẩm. Cần tính thêm không gian cho ghế ngồi, khoảng kéo ghế và lối giao thông.

Đặc biệt khi bố trí nhiều module cạnh nhau, cần đảm bảo:

• Có lối đi thuận tiện.
• Không cản trở cửa ra vào.
• Có khoảng trống phía sau ghế.
• Không ảnh hưởng đến hệ thống điều hòa.
• Không che khuất ổ điện, cửa sổ hoặc thiết bị PCCC.

Vì vậy, với dự án văn phòng có nhiều nhân sự, nên triển khai mặt bằng tổng thể trước khi chốt số lượng module.

12. Thông số kỹ thuật UNMD02CS3

13. Kết luận

Bản vẽ thiết kế Module bàn làm việc văn phòng UNMD02CS3 cho thấy sản phẩm được xây dựng theo hướng tối ưu cho 4 vị trí làm việc, với kích thước tổng thể 2400 × 1200 × 750 mm, kết hợp mặt bàn gỗ Melamine M14, hệ thống chân và hộp điện màu S26 cùng vách chia trung tâm.

Thiết kế module giúp doanh nghiệp giải quyết đồng thời ba nhu cầu: tối ưu diện tích – tăng hiệu quả làm việc nhóm – tạo không gian văn phòng hiện đại. Đây là lựa chọn phù hợp cho các doanh nghiệp cần bố trí nhiều nhân sự trong một diện tích nhất định nhưng vẫn muốn đảm bảo tính khoa học và thẩm mỹ.
