Bản vẽ thiết kế bàn ăn inox mặt tròn BT100 Hòa Phát

Bản vẽ thiết kế bàn ăn inox mặt tròn BT100 giúp khách hàng và đơn vị thi công dễ dàng kiểm tra kích thước, kiểu dáng, kết cấu chân gấp và thông số ống inox trước khi lựa chọn sản phẩm.

BT100 là mẫu bàn ăn inox toàn bộ, mặt bàn tròn, chân gấp sử dụng ống inox Ø25.4 mm, kích thước Φ1000 × H750 mm, dung sai ±5 mm.

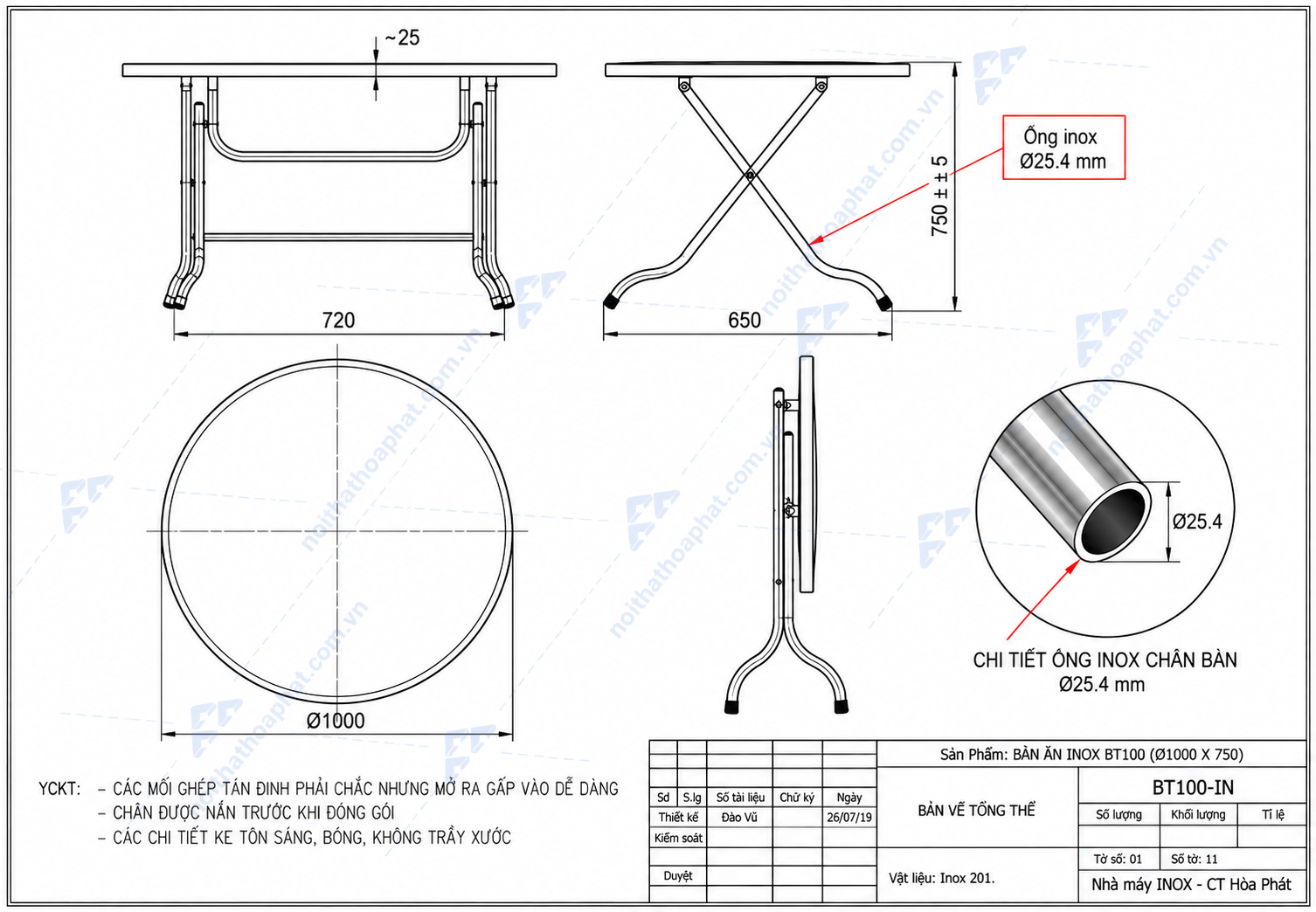

Bản vẽ kỹ thuật bàn ăn inox BT100

Bản vẽ thiết kế bàn ăn inox mặt tròn BT100 Hòa Phát

• Mã sản phẩm: BT100.
• Kiểu bàn: Bàn ăn inox mặt tròn, chân gấp.
• Kích thước tổng thể: Φ1000 × H750 mm.
• Dung sai kích thước: ±5 mm.
• Mặt bàn: Hình tròn, chất liệu inox.
• Khung chân: Chân gấp bằng inox.
• Ống chân bàn: Inox Ø25.4 mm.
• Kết cấu: Có hệ thống thanh giằng và cơ cấu gấp, thuận tiện khi thu gọn, vận chuyển và bảo quản.

Lưu ý: Bản vẽ được sử dụng để tham khảo kích thước và kết cấu sản phẩm. Khi đặt hàng số lượng lớn hoặc theo dự án, khách hàng nên xác nhận thông số kỹ thuật thực tế với đơn vị cung cấp.

Các thông tin có thể kiểm tra trên bản vẽ

• Mặt bằng: thể hiện hình dạng tròn và đường kính mặt bàn Ø1000 mm.
• Mặt đứng: thể hiện chiều cao bàn 750 mm và kết cấu chân.
• Mặt bên: thể hiện kiểu chân gấp dạng chữ X.
• Chi tiết chân: thể hiện sử dụng ống inox Ø25.4 mm.
• Cơ cấu chân gấp: giúp người mua hình dung cách khung bàn vận hành khi gấp/mở.
• Thanh giằng: thể hiện kết cấu liên kết và hỗ trợ độ ổn định của khung.

Thông số kỹ thuật BT100

Bản vẽ giúp khách hàng lựa chọn BT100 chính xác hơn

• Dễ đối chiếu kích thước trước khi bố trí không gian.
• Xác định rõ đường kính mặt bàn và chiều cao sử dụng.
• Kiểm tra kiểu dáng chân gấp trước khi đặt mua.
• Có thể sử dụng làm tài liệu tham khảo khi bố trí phòng ăn, nhà hàng, canteen hoặc nhà ăn tập thể.
• Thuận tiện đối chiếu giữa bản vẽ – hình ảnh thực tế – thông tin sản phẩm.

BT100 phù hợp với không gian nào?

• Phòng ăn gia đình.
• Nhà hàng, quán ăn, quán cơm.
• Canteen, nhà ăn tập thể.
• Trường học, ký túc xá.
• Nhà máy, khu công nghiệp.
• Các công trình cần sử dụng bàn ăn số lượng lớn và có nhu cầu thu gọn khi cần.

Hình ảnh thực tế và bản vẽ BT100

Để đánh giá sản phẩm toàn diện hơn, khách hàng nên tham khảo đồng thời bản vẽ thiết kế BT100 và hình ảnh thực tế bàn ăn inox mặt tròn BT100. Bản vẽ giúp kiểm tra kích thước, kết cấu; hình ảnh thực tế giúp hình dung rõ hơn về kiểu dáng và độ hoàn thiện sản phẩm.

Nội Thất Hòa Phát – lựa chọn bàn ăn inox chính hãng

Nội Thất Hòa Phát hiện cung cấp nhiều mẫu bàn ghế ăn với chất liệu inox, gỗ và các thiết kế khác nhau. Danh mục Bàn Ghế Ăn Hòa Phát hiện có BT100 cùng nhiều mẫu bàn inox mặt tròn, chân gấp và bàn ăn kích thước khác, đồng thời công bố sản phẩm chính hãng, giao hàng toàn quốc và bảo hành 12 tháng.

Bạn đang tìm bàn ăn inox mặt tròn Ø1000?

Tham khảo bản vẽ BT100, hình ảnh thực tế và thông số sản phẩm trước khi lựa chọn. Liên hệ Nội Thất Hòa Phát để được tư vấn mẫu bàn, số lượng và phương án bố trí phù hợp cho gia đình, nhà hàng, trường học, doanh nghiệp hoặc nhà ăn tập thể.
