Bản vẽ thiết kế bàn ăn inox chân gấp BT120 Hòa Phát

Bàn ăn inox chân gấp BT120 là mẫu bàn mặt tròn thuộc danh mục Bàn ăn công nghiệp, thiết kế chân gấp tiện dụng, phù hợp với nhu cầu bố trí tại nhà ăn tập thể, nhà hàng, quán ăn, doanh nghiệp và các không gian cần khả năng thu gọn. Danh mục Bàn ăn công nghiệp của Nội Thất Hòa Phát hiện được phân nhóm riêng với các dòng bàn inox và bàn có thiết kế gấp gọn.

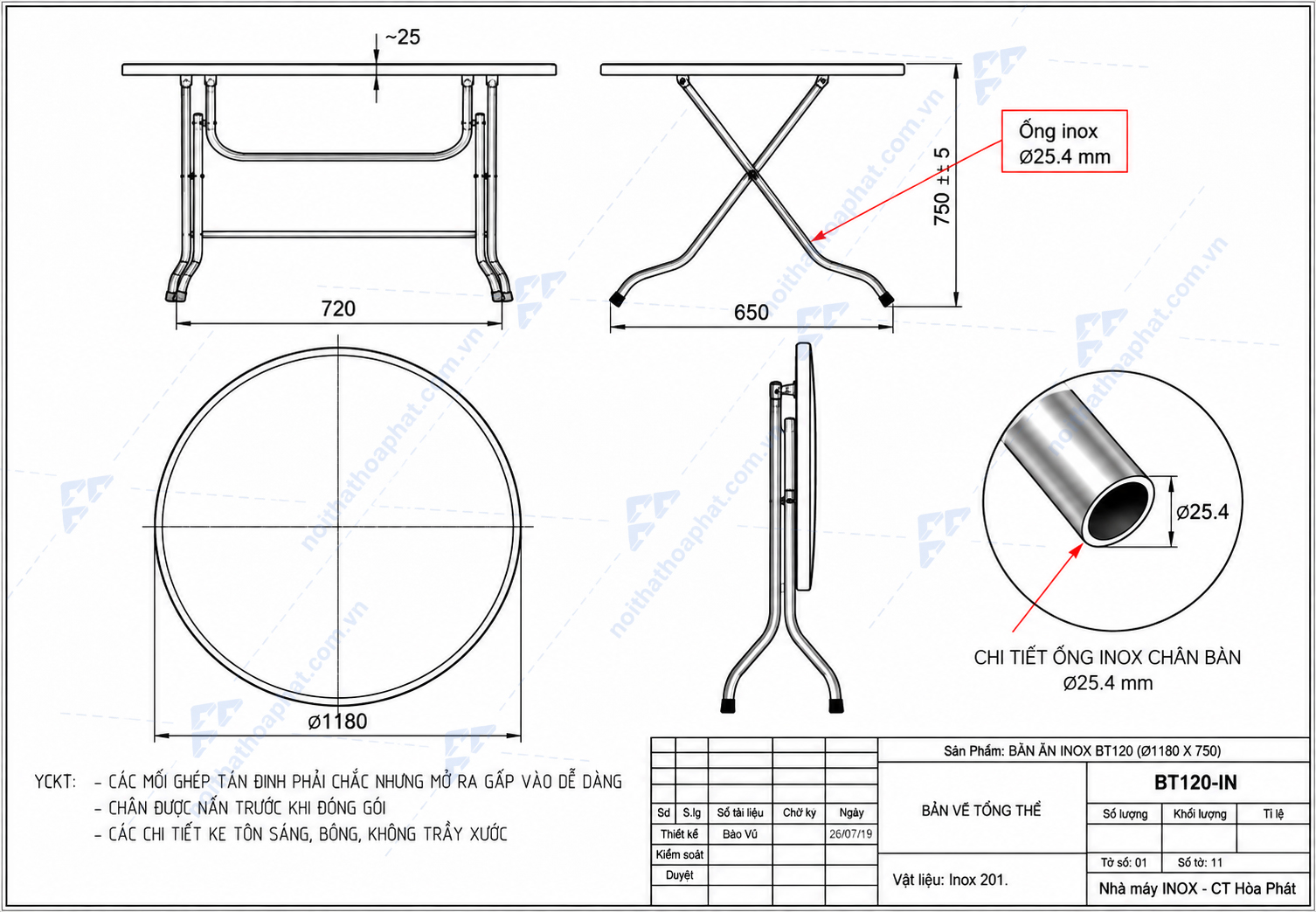

Bản vẽ thiết kế tổng thể bàn ăn inox BT120

Bản vẽ thiết kế bàn ăn inox chân gấp BT120 Hòa Phát

• Mã sản phẩm: BT120.
• Kiểu dáng: Bàn ăn mặt tròn, chân bàn gấp.
• Kích thước sản phẩm: Φ1180 × H750 mm.
• Dung sai kích thước: ±5 mm.
• Mặt bàn: Inox hình tròn, đường kính Φ1180 mm.
• Chân bàn: Thiết kế dạng gấp, thuận tiện thu gọn.
• Ống chân bàn: Inox Ø25,4 mm.
• Bản vẽ thể hiện các góc nhìn mặt trước, mặt bên, mặt trên và trạng thái chân gấp, giúp dễ hình dung kết cấu sản phẩm.
• Bản vẽ còn thể hiện chi tiết phóng to ống inox Ø25,4 mm và các vị trí liên kết của khung chân.

Chi tiết kết cấu trên bản vẽ BT120

• Mặt bàn tròn: Thể hiện rõ đường kính Ø1180 mm, giúp xác định diện tích sử dụng và phương án bố trí bàn ghế.
• Chiều cao bàn: 750 ±5 mm, phù hợp để đối chiếu khi bố trí với ghế ăn.
• Khung chân: Sử dụng hệ chân inox dạng gấp, tạo sự linh hoạt khi sử dụng.
• Ống chân Ø25,4 mm: Được thể hiện bằng chi tiết phóng to trên bản vẽ.
• Cơ cấu gấp: Cho phép thu gọn bàn khi vận chuyển, sắp xếp hoặc lưu trữ.
• Các kích thước kết cấu khác như khoảng cách chân và độ dày mặt bàn được thể hiện trực quan trên bản vẽ kỹ thuật; khi thi công/sản xuất nên đối chiếu bản vẽ gốc và thông số kỹ thuật được xác nhận.

Bản vẽ giúp khách hàng kiểm tra gì?

• Kiểm tra đường kính mặt bàn và chiều cao tổng thể trước khi đặt hàng.
• Hình dung rõ kết cấu chân gấp của BT120.
• Kiểm tra quy cách ống inox Ø25,4 mm.
• Chủ động tính toán diện tích khi bố trí nhiều bàn trong cùng một khu vực.
• Hỗ trợ đơn vị thiết kế, thi công lên phương án bố trí bàn ăn công nghiệp.
• Giúp khách hàng dễ dàng đối chiếu giữa bản vẽ kỹ thuật – hình ảnh thực tế – sản phẩm trước khi quyết định mua.

Kích thước bàn ăn inox chân gấp BT120

Lưu ý: Một số kích thước kết cấu phụ được thể hiện trên bản vẽ nhằm phục vụ tham khảo kỹ thuật; thông số đặt hàng chính của BT120 là Φ1180 × H750 mm, dung sai ±5 mm và ống chân inox Ø25,4 mm.

BT120 phù hợp với không gian nào?

• Nhà ăn tập thể, bếp ăn công nghiệp: thuận tiện bố trí nhiều bàn và thay đổi sơ đồ sử dụng.
• Nhà hàng, quán ăn: mặt bàn tròn, dễ bố trí theo nhóm.
• Canteen doanh nghiệp, trường học: phù hợp không gian ăn uống sử dụng thường xuyên.
• Gia đình: có thể sử dụng cho phòng ăn có diện tích phù hợp.
• Không gian đa năng: thích hợp khi cần thường xuyên di chuyển hoặc thu gọn bàn.

Các mẫu bàn inox chân gấp hiện cũng được Nội Thất Hòa Phát định hướng cho nhiều môi trường như gia đình, nhà hàng, canteen, trường học và khu vực ăn uống tập thể.

Hình ảnh thực tế kết hợp bản vẽ – tăng độ tin cậy khi lựa chọn

Việc đặt bản vẽ kỹ thuật BT120 cùng hình ảnh thực tế sản phẩm giúp khách hàng kiểm tra sản phẩm theo hai góc độ: bản vẽ cho biết kích thước và kết cấu, trong khi hình ảnh thực tế giúp quan sát kiểu dáng, bề mặt inox và trạng thái chân gấp. Đây cũng là cách trình bày đang được Nội Thất Hòa Phát sử dụng cho các bài bản vẽ bàn inox như BT950, BT1150 và các mẫu BCN.

Nội Thất Hòa Phát – giải pháp bàn ăn công nghiệp đồng bộ

Nội Thất Hòa Phát cung cấp đa dạng các mẫu bàn ăn inox, bàn ăn công nghiệp và bàn ghế nhà ăn với nhiều kích thước, kiểu dáng mặt bàn và kết cấu chân. BT120 là lựa chọn phù hợp khi khách hàng cần bàn mặt tròn Φ1180, chân gấp và ống inox Ø25,4 mm, đồng thời cần bản vẽ để chủ động kiểm tra kích thước và bố trí không gian trước khi mua. Danh mục Bàn ăn công nghiệp hiện có nhiều lựa chọn để khách hàng so sánh theo kích thước và nhu cầu sử dụng.

Đang cần bàn ăn inox chân gấp cho nhà ăn, nhà hàng hoặc công trình?

Xem ngay bản vẽ thiết kế BT120 và hình ảnh thực tế để đánh giá đầy đủ kích thước, kết cấu và kiểu dáng trước khi lựa chọn. Liên hệ Nội Thất Hòa Phát để được tư vấn BT120 cùng các mẫu bàn ăn công nghiệp phù hợp với diện tích và số lượng cần sử dụng.
