Bản vẽ thiết kế Bàn ăn inox 1m4 BA04-14R Hòa Phát

Bản vẽ thiết kế Bàn ăn inox 1m4 BA04-14R cung cấp đầy đủ thông tin về kích thước, kết cấu và bố trí các chi tiết của sản phẩm. Đây là tài liệu hữu ích giúp khách hàng, đơn vị thi công và chủ đầu tư kiểm tra thông số trước khi đặt hàng, lên phương án bố trí và triển khai số lượng bàn cho nhà ăn tập thể, nhà máy, khu công nghiệp.

Thông số thể hiện trên bản vẽ BA04-14R

• Mã sản phẩm: BA04-14R.
• Tên sản phẩm: Bàn ăn inox 1m4 chân tròn.
• Kích thước tổng thể: 1400 × 750 × 750 mm.
• Chiều dài bàn: 1400 mm.
• Chiều rộng bàn: 750 mm.
• Chiều cao bàn: 750 mm.
• Chân bàn: Ống tròn Ø38 × 0.8 mm.
• Khung/giằng: Thép hộp 25 × 50 × 1.0 mm theo thiết kế.
• Mặt bàn: Inox 201.
• Thiết kế: Mặt bàn hình chữ nhật, các góc được xử lý bo an toàn.
• Móc treo ghế: Bố trí 3 vị trí, thuận tiện kết hợp ghế đôn inox.
• Dung sai kích thước: ±5 mm.

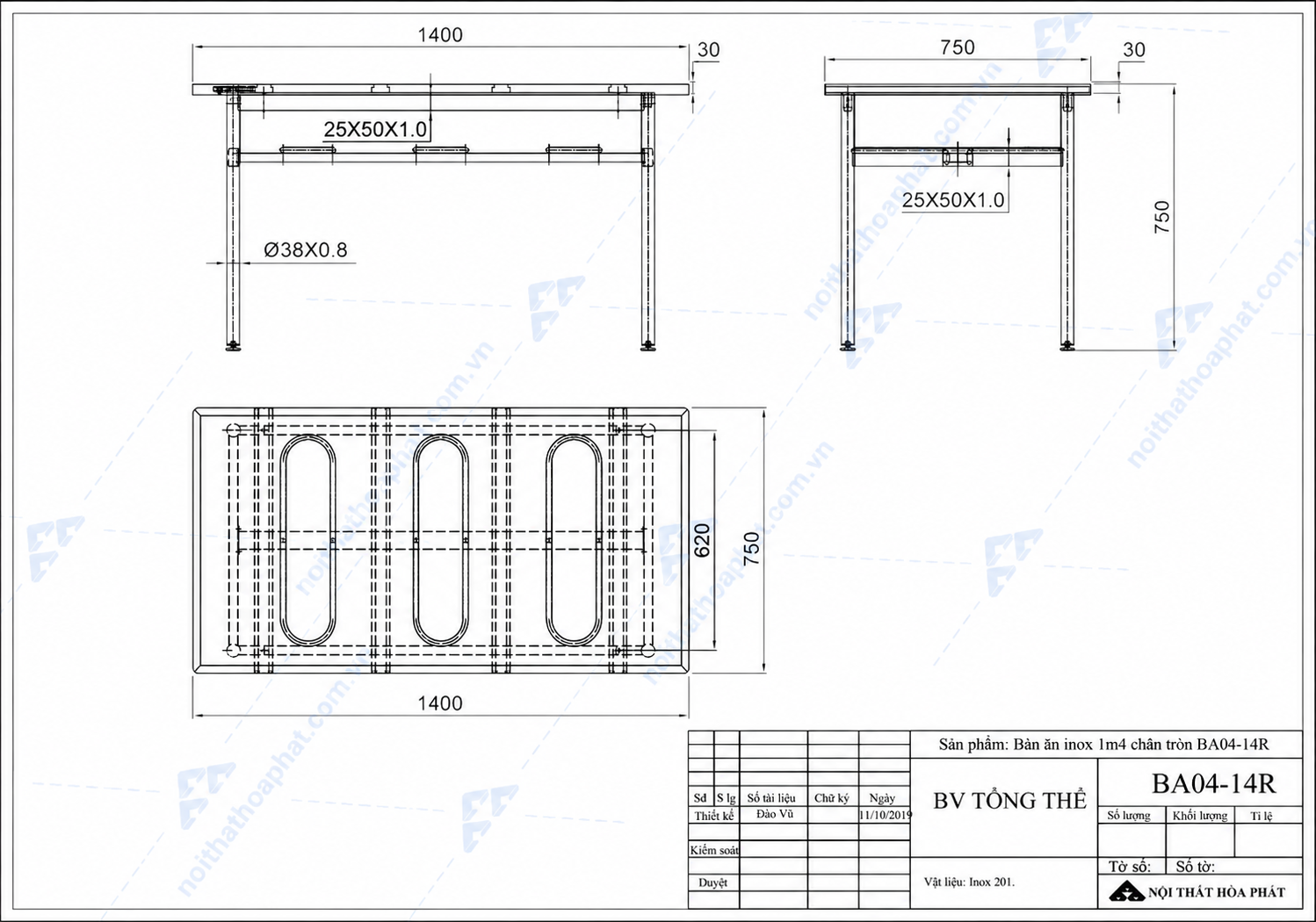

Bản vẽ thiết kế Bàn ăn inox 1m4 BA04-14R Hòa Phát

Bản vẽ giúp khách hàng kiểm tra những gì?

Bản vẽ tổng thể thể hiện 3 góc nhìn chính: mặt đứng, mặt bên và mặt bằng, qua đó giúp hình dung chính xác hơn về cấu tạo của bàn.

1. Mặt đứng

• Thể hiện chiều dài bàn 1400 mm.
• Chiều cao tổng thể 750 mm.
• Thể hiện hệ thống chân bàn ống tròn Ø38 × 0.8 mm.
• Thể hiện kết cấu khung và vị trí các móc treo ghế.

2. Mặt bên

• Thể hiện chiều rộng bàn 750 mm.
• Kiểm tra chiều cao và tỷ lệ giữa mặt bàn với chân bàn.
• Thể hiện kết cấu khung phía dưới mặt bàn.

3. Mặt bằng

• Thể hiện chính xác kích thước mặt bàn 1400 × 750 mm.
• Thể hiện vị trí bố trí 3 móc treo ghế.
• Giúp khách hàng chủ động tính toán khoảng cách giữa các bàn khi bố trí trong nhà ăn.

Vì sao nên xem bản vẽ trước khi đặt bàn?

Đối với các dự án cần trang bị bàn ăn inox công nghiệp số lượng lớn, việc kiểm tra bản vẽ trước khi đặt hàng giúp hạn chế sai lệch trong quá trình triển khai.

• Xác nhận chính xác kích thước bàn cần sử dụng.
• Dễ dàng tính toán diện tích khu vực nhà ăn.
• Chủ động bố trí bàn và lối đi giữa các dãy.
• Kiểm tra kết cấu chân, khung và móc treo ghế.
• Thuận tiện đối chiếu với yêu cầu kỹ thuật của công trình.
• Hỗ trợ đơn vị thiết kế, thi công và chủ đầu tư trong quá trình lập phương án.
• Là cơ sở tham khảo khi đặt hàng số lượng lớn cho nhà máy, khu công nghiệp, trường học, canteen và nhà ăn tập thể.

Lựa chọn Bàn ăn inox 1m4 BA04-14R cho nhà ăn công nghiệp

Với kích thước 1400 × 750 × 750 mm, BA04-14R là lựa chọn phù hợp cho những không gian cần bố trí bàn ăn theo dãy và sử dụng với tần suất cao. Thiết kế chân tròn Ø38 × 0.8 mm, khung chắc chắn cùng hệ thống móc treo ghế giúp sản phẩm đáp ứng tốt yêu cầu về độ ổn định, sự gọn gàng và thuận tiện vệ sinh.

Đặc biệt, móc treo ghế giúp thu gọn ghế sau khi sử dụng, tạo khoảng trống dưới sàn và hỗ trợ quá trình vệ sinh nhà ăn nhanh chóng hơn.

Nội Thất Hòa Phát – lựa chọn tin cậy cho công trình

Nội Thất Hòa Phát là thương hiệu có thế mạnh về các sản phẩm nội thất phục vụ văn phòng, trường học, công trình và không gian sử dụng tập thể. Với những sản phẩm như BA04-14R, việc cung cấp thông tin sản phẩm đi kèm bản vẽ kỹ thuật giúp khách hàng dễ dàng kiểm tra thông số, chủ động lên phương án bố trí và lựa chọn sản phẩm phù hợp với nhu cầu thực tế.

Khi đầu tư nội thất cho công trình, một sản phẩm phù hợp không chỉ cần đáp ứng về kiểu dáng mà còn phải rõ ràng về kích thước, kết cấu và khả năng triển khai thực tế.

Cần tư vấn Bàn ăn inox BA04-14R?

Nếu bạn đang cần bàn ăn công nghiệp cho nhà máy, khu công nghiệp, nhà ăn công nhân, trường học hoặc canteen, BA04-14R là mẫu đáng cân nhắc nhờ thiết kế gọn, kích thước phổ biến và có sẵn móc treo ghế.

Liên hệ Nội Thất Hòa Phát để được tư vấn mẫu bàn phù hợp, báo giá theo số lượng và hỗ trợ phương án bố trí cho công trình.
