Bản vẽ thiết kế Bàn Ăn Inox 1m5 BA04-15R Hòa Phát

Bản vẽ thiết kế Bàn Ăn Inox 1m5 BA04-15R Hòa Phát thể hiện chi tiết kích thước tổng thể, kết cấu chân bàn, khung giằng và vị trí móc treo ghế. Đây là tài liệu tham khảo quan trọng giúp khách hàng, đơn vị thiết kế và chủ đầu tư kiểm tra thông số trước khi đặt hàng, tính toán diện tích bố trí và lựa chọn số lượng bàn phù hợp cho nhà ăn công nghiệp.

Thông số chính trên bản vẽ BA04-15R

• Mã sản phẩm: BA04-15R.
• Tên sản phẩm: Bàn ăn inox 1m5 chân tròn.
• Kích thước tổng thể: 1500 × 750 × 750 mm.
• Mặt bàn: Inox 201.
• Chân bàn: Ống tròn Ø38 × 0.8 mm.
• Khung/giằng: Thép hộp 25 × 50 × 1.0 mm theo bản vẽ.
• Móc treo ghế: Bố trí dưới mặt bàn, thuận tiện kết hợp ghế đôn inox.
• Mặt bàn: Thiết kế bo góc, tăng sự an toàn khi sử dụng.
• Dung sai kích thước sản phẩm: ±5 mm.

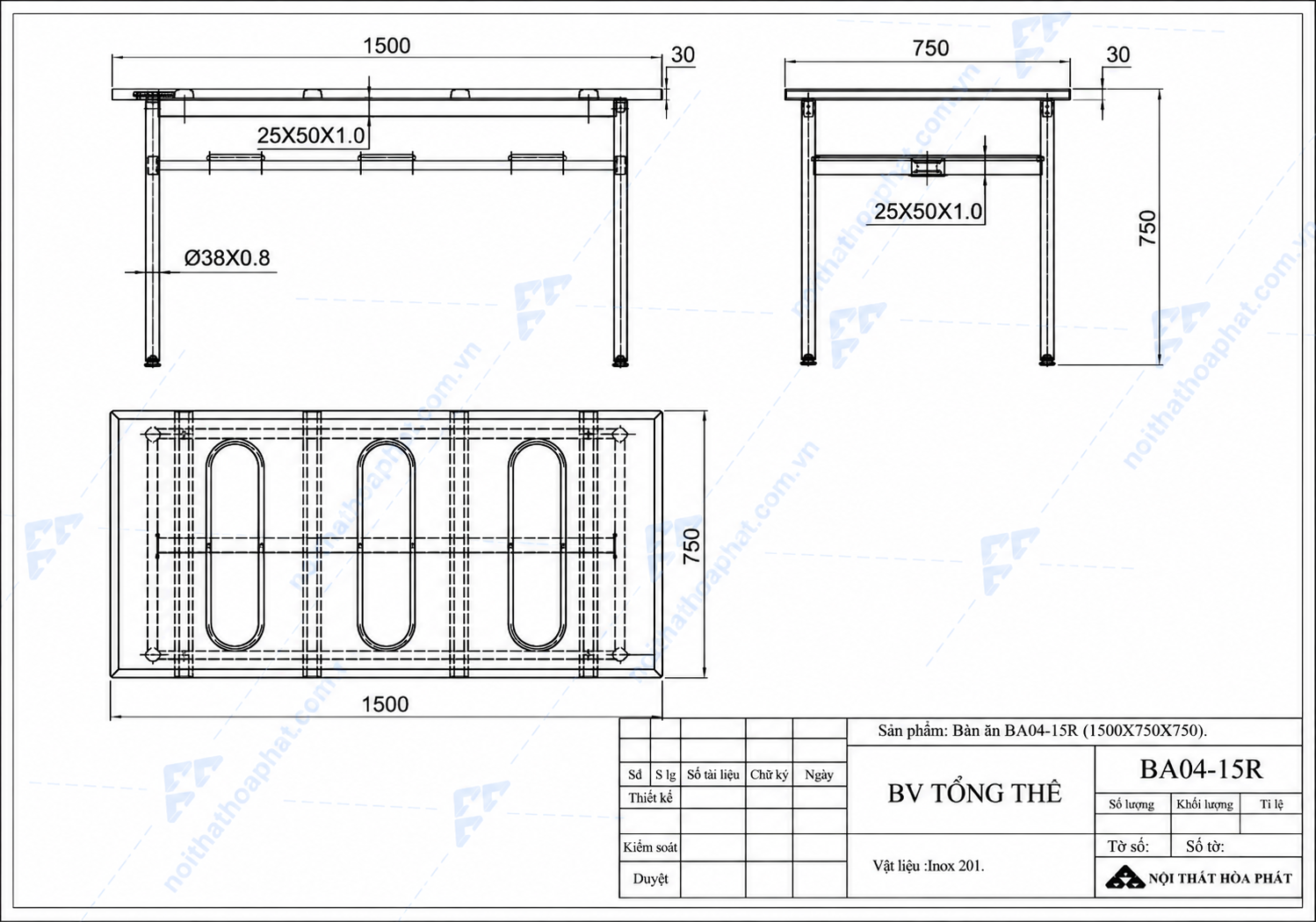

Bản vẽ thiết kế Bàn Ăn Inox 1m5 BA04-15R Hòa Phát

Chi tiết bản vẽ thiết kế Bàn Ăn Inox BA04-15R

Bản vẽ tổng thể thể hiện các góc nhìn giúp người mua dễ dàng kiểm tra cấu tạo thực tế của sản phẩm.

Mặt đứng

• Chiều dài bàn 1500 mm.
• Chiều cao tổng thể 750 mm.
• Chân bàn sử dụng ống tròn Ø38 × 0.8 mm.
• Hệ thống khung giằng phía dưới mặt bàn sử dụng hộp 25 × 50 × 1.0 mm.
• Thể hiện hệ thống móc treo ghế bố trí dọc theo chiều dài bàn.

Mặt bên

• Chiều rộng bàn 750 mm.
• Chiều cao bàn 750 mm.
• Thể hiện rõ cấu tạo chân và khung giằng.
• Tỷ lệ kích thước phù hợp với thiết kế bàn ăn công nghiệp.

Mặt bằng

• Kích thước mặt bàn 1500 × 750 mm.
• Thể hiện vị trí của 3 móc treo ghế.
• Hệ thống khung phía dưới được bố trí theo kết cấu tổng thể.
• Hỗ trợ tính toán khoảng cách giữa các bàn khi bố trí trong nhà ăn.

Vì sao nên tham khảo bản vẽ trước khi đặt bàn?

Với các công trình cần trang bị hàng chục hoặc hàng trăm bộ bàn ghế, việc kiểm tra bản vẽ giúp hạn chế sai lệch trong quá trình triển khai.

• Xác nhận chính xác kích thước 1500 × 750 × 750 mm.
• Dễ dàng tính toán diện tích và mặt bằng nhà ăn.
• Chủ động bố trí bàn, ghế và lối đi.
• Kiểm tra kết cấu chân, khung giằng và móc treo ghế.
• Phù hợp làm cơ sở tham khảo khi lập phương án cho công trình.
• Thuận tiện đối chiếu thông số khi đặt hàng số lượng lớn.
• Giúp chủ đầu tư lựa chọn đúng mẫu bàn theo nhu cầu sử dụng.

Bàn Ăn Inox 1m5 BA04-15R phù hợp với công trình nào?

Với chiều dài 1,5m, BA04-15R mang đến không gian mặt bàn rộng rãi nhưng vẫn dễ bố trí theo dãy. Sản phẩm phù hợp với các mô hình sử dụng tập thể có nhu cầu vệ sinh thường xuyên, bố trí gọn gàng và sử dụng với tần suất cao.

Một số ứng dụng phổ biến:

• Nhà ăn công nhân, nhà ăn nhà máy.
• Khu công nghiệp, khu chế xuất.
• Canteen doanh nghiệp.
• Trường học, khu bán trú, ký túc xá.
• Nhà ăn tập thể.
• Khu vực phục vụ suất ăn công nghiệp.
• Công trình cần trang bị bàn ăn inox số lượng lớn.

Móc treo ghế – chi tiết nhỏ, lợi ích lớn

Một điểm đáng chú ý trong thiết kế BA04-15R là hệ thống móc treo ghế phía dưới mặt bàn. Sau khi sử dụng, ghế có thể được treo gọn lên bàn thay vì để trực tiếp trên sàn.

Thiết kế này giúp:

• Không gian nhà ăn gọn gàng hơn.
• Dễ dàng quét, lau và vệ sinh sàn.
• Thuận tiện sắp xếp bàn ghế sau mỗi ca ăn.
• Hỗ trợ duy trì không gian ăn uống sạch sẽ, khoa học.
• Có thể kết hợp đồng bộ với ghế đôn inox Hòa Phát.

Nội Thất Hòa Phát – rõ ràng từ thiết kế đến sản phẩm

Nội Thất Hòa Phát hướng tới việc cung cấp các sản phẩm nội thất có thông tin rõ ràng, từ kích thước, vật liệu đến kết cấu thiết kế. Với BA04-15R, bản vẽ kỹ thuật giúp khách hàng không chỉ xem hình ảnh sản phẩm mà còn có cơ sở để kiểm tra thông số và chủ động tính toán phương án bố trí cho công trình.

Đặc biệt với các dự án nhà máy, trường học và nhà ăn tập thể, sự chính xác về kích thước và khả năng triển khai thực tế là yếu tố quan trọng khi lựa chọn bàn ghế.
