Bản vẽ tổng thể Bàn Ăn Inox 1m6 BA04-16R Hòa Phát

Bản vẽ tổng thể Bàn Ăn Inox 1m6 BA04-16R Hòa Phát cung cấp đầy đủ thông tin về kích thước, kết cấu và bố trí các chi tiết chính của sản phẩm. Đây là tài liệu tham khảo hữu ích cho khách hàng, đơn vị thiết kế và chủ đầu tư khi cần kiểm tra thông số trước khi lựa chọn, bố trí hoặc đặt bàn ăn inox số lượng lớn cho công trình.

1. Thông tin cơ bản trên bản vẽ

• Tên sản phẩm: Bàn ăn inox BA04-16R.
• Mã sản phẩm: BA04-16R.
• Kích thước tổng thể: 1600 × 750 × 750mm.
• Chiều dài: 1600mm – tương đương bàn ăn inox 1m6.
• Chiều rộng: 750mm.
• Chiều cao: 750mm.
• Vật liệu: Inox 201.
• Bản vẽ thể hiện hình chiếu đứng, hình chiếu cạnh và hình chiếu bằng của sản phẩm.

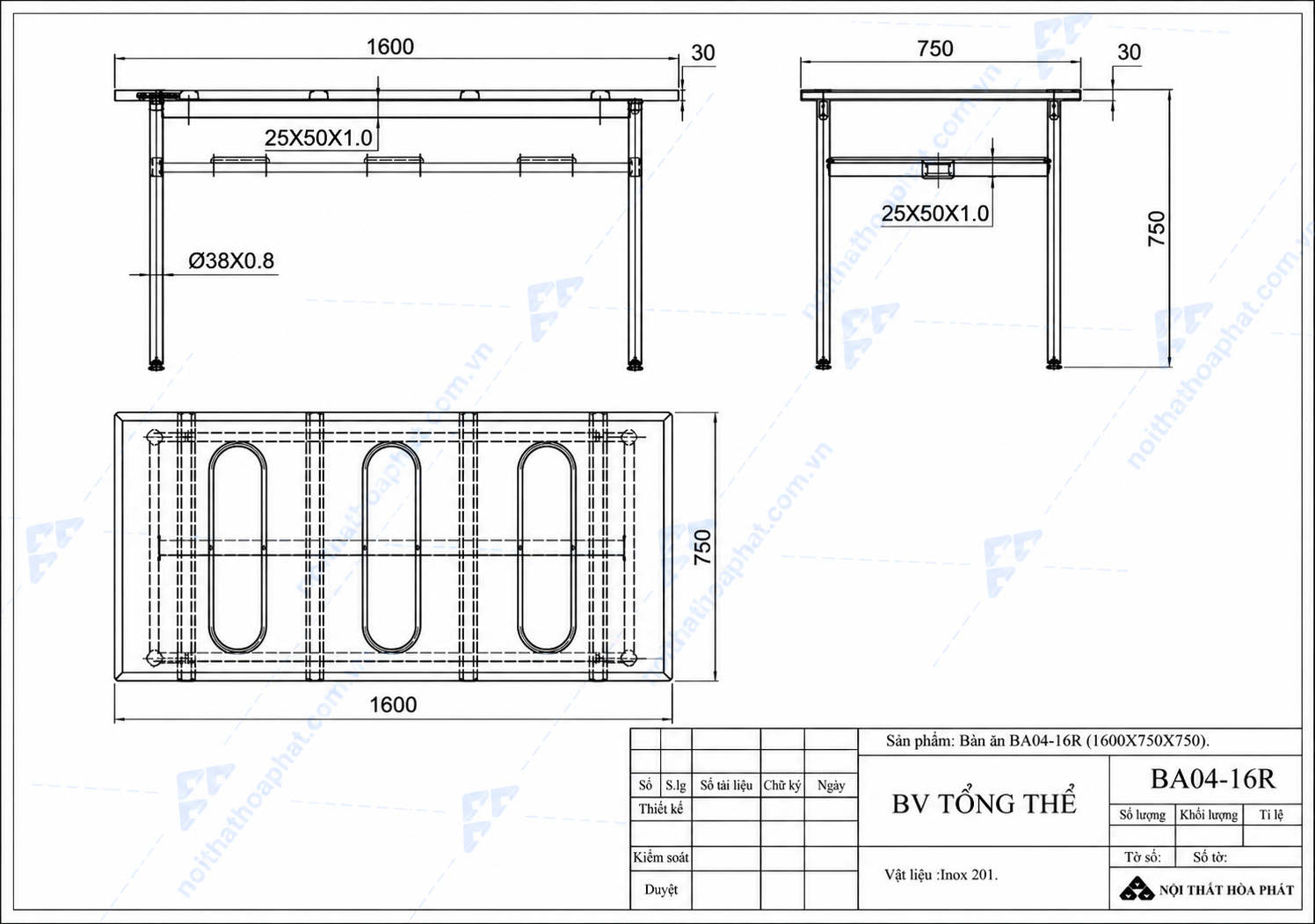

Bản vẽ tổng thể Bàn Ăn Inox 1m6 BA04-16R Hòa Phát – kích thước 1600 × 750 × 750mm.

2. Chi tiết kết cấu bàn BA04-16R

Theo bản vẽ kỹ thuật, bàn được thiết kế với kết cấu đơn giản nhưng phù hợp cho môi trường sử dụng tập thể:

• Chân bàn: Ống tròn D38 × 0.8mm.
• Thanh giằng/khung: Thể hiện kích thước 25 × 50 × 1.0mm trên bản vẽ.
• Mặt bàn: Dạng hình chữ nhật, kích thước tổng thể 1600 × 750mm.
• Mặt bàn có các góc bo, giúp hạn chế cạnh sắc trong quá trình sử dụng.
• Phía dưới mặt bàn bố trí các móc treo ghế, thuận tiện cho việc sắp xếp và vệ sinh khu vực nhà ăn.
• Kết cấu được thể hiện rõ trên các hình chiếu, giúp dễ dàng đối chiếu với sản phẩm thực tế.

3. Kích thước bản vẽ chi tiết

Lưu ý: Kích thước thực tế có thể có dung sai theo tiêu chuẩn sản xuất. Khi sử dụng bản vẽ cho hồ sơ kỹ thuật hoặc triển khai công trình, khách hàng nên xác nhận lại thông số với đơn vị cung cấp.

4. Bản vẽ giúp khách hàng kiểm tra những gì?

Việc tham khảo bản vẽ tổng thể BA04-16R giúp khách hàng dễ dàng:

• Kiểm tra kích thước 1600 × 750 × 750mm trước khi bố trí mặt bằng.
• Xác định chiều cao bàn phù hợp với ghế sử dụng.
• Kiểm tra vị trí và kết cấu chân bàn, thanh giằng và móc treo ghế.
• Tính toán khoảng cách giữa các bàn trong nhà ăn tập thể, canteen hoặc nhà máy.
• Đối chiếu thông số khi lập hồ sơ kỹ thuật, hồ sơ chào giá hoặc hồ sơ dự án.
• Chủ động lựa chọn số lượng và phương án bố trí bàn ghế trước khi đặt hàng.

5. Bàn ăn inox 1m6 BA04-16R phù hợp với công trình nào?

Với kích thước 1,6m và thiết kế hướng đến nhu cầu sử dụng tập thể, BA04-16R phù hợp với:

• Nhà ăn công nhân, nhà ăn nhà máy.
• Khu công nghiệp, khu chế xuất.
• Canteen doanh nghiệp, trường học.
• Nhà ăn tập thể, ký túc xá.
• Khu vực phục vụ suất ăn công nghiệp.
• Các dự án cần trang bị bàn ăn inox số lượng lớn.

Đặc biệt, thiết kế móc treo ghế giúp bàn phù hợp với những không gian cần vệ sinh thường xuyên và yêu cầu sắp xếp bàn ghế gọn gàng.

6. Vì sao nên xem bản vẽ trước khi đặt bàn?

Đối với các đơn hàng công trình, việc lựa chọn sản phẩm không chỉ dựa vào hình ảnh. Bản vẽ kỹ thuật giúp khách hàng xác định chính xác hơn:

Kích thước → kết cấu → khả năng bố trí → phương án sử dụng → số lượng cần đặt.

Đây cũng là cơ sở để hạn chế tình trạng bàn không phù hợp với diện tích nhà ăn hoặc không đồng bộ với ghế đã lựa chọn.

7. Nội Thất Hòa Phát – lựa chọn đáng tin cậy cho công trình

Nội Thất Hòa Phát hướng đến các sản phẩm nội thất có thông số rõ ràng, thiết kế thực tế và phù hợp với nhiều nhu cầu sử dụng. Với BA04-16R, khách hàng có thể chủ động tham khảo bản vẽ tổng thể, kích thước và cấu tạo sản phẩm trước khi đưa ra quyết định.

Đối với các dự án nhà máy, trường học, khu công nghiệp hay nhà ăn tập thể, việc lựa chọn sản phẩm có thông số kỹ thuật rõ ràng giúp quá trình tư vấn, dự toán, bố trí mặt bằng và đặt hàng thuận tiện hơn.

Đang cần bàn ăn inox 1m6 cho nhà máy, khu công nghiệp hoặc nhà ăn tập thể?

Tham khảo bản vẽ BA04-16R để kiểm tra kích thước và kết cấu trước khi lựa chọn. Liên hệ Nội Thất Hòa Phát để được tư vấn mẫu bàn, ghế đi kèm, số lượng và phương án bố trí phù hợp với diện tích thực tế của công trình.
