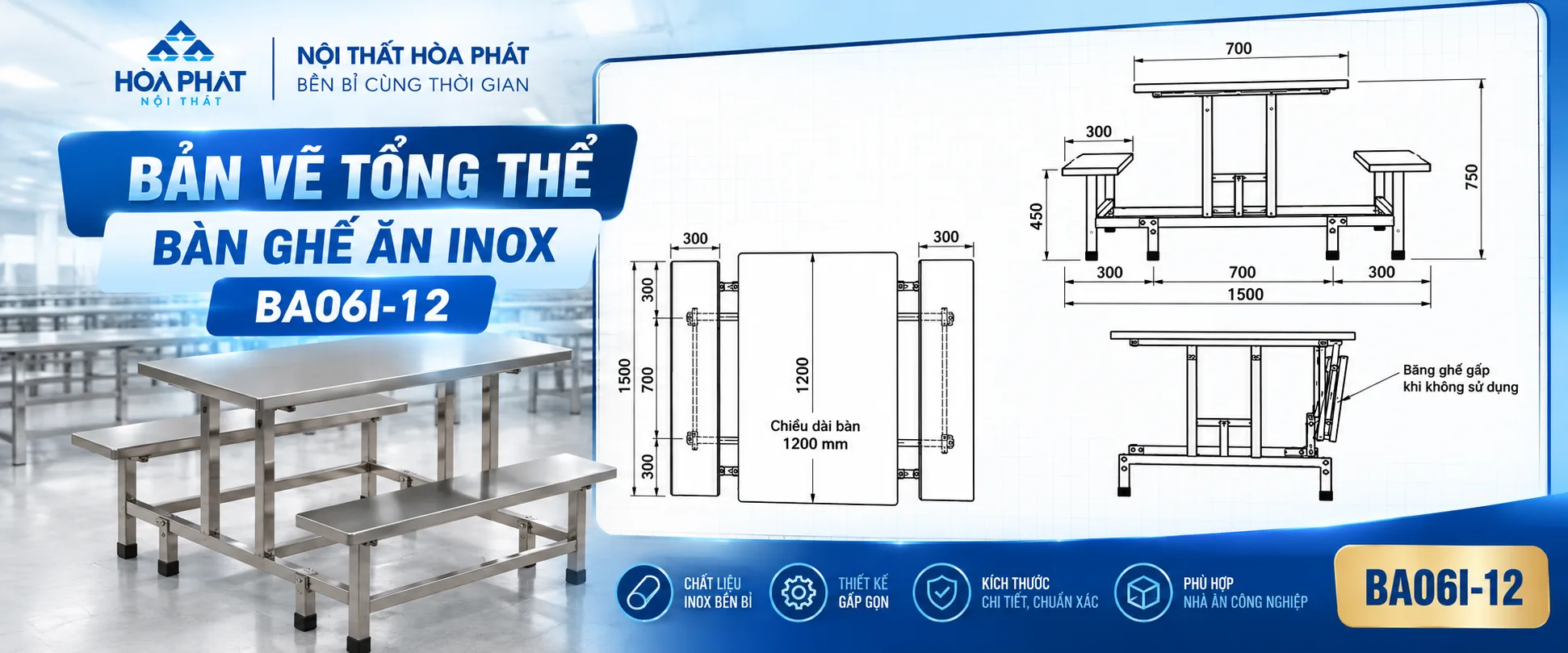

Bản vẽ tổng thể Bàn Ghế Ăn Inox BA06I-12 Hòa Phát

Bàn Ghế Ăn Inox BA06I-12 là mẫu bàn ăn khu công nghiệp được thiết kế chuyên dụng cho nhà ăn tập thể, bếp ăn công nhân, nhà máy, khu chế xuất và trường học. Bản vẽ tổng thể giúp khách hàng kiểm tra trực quan kích thước, kết cấu, khoảng không sử dụng và cơ chế gấp gọn của băng ghế trước khi lựa chọn sản phẩm.

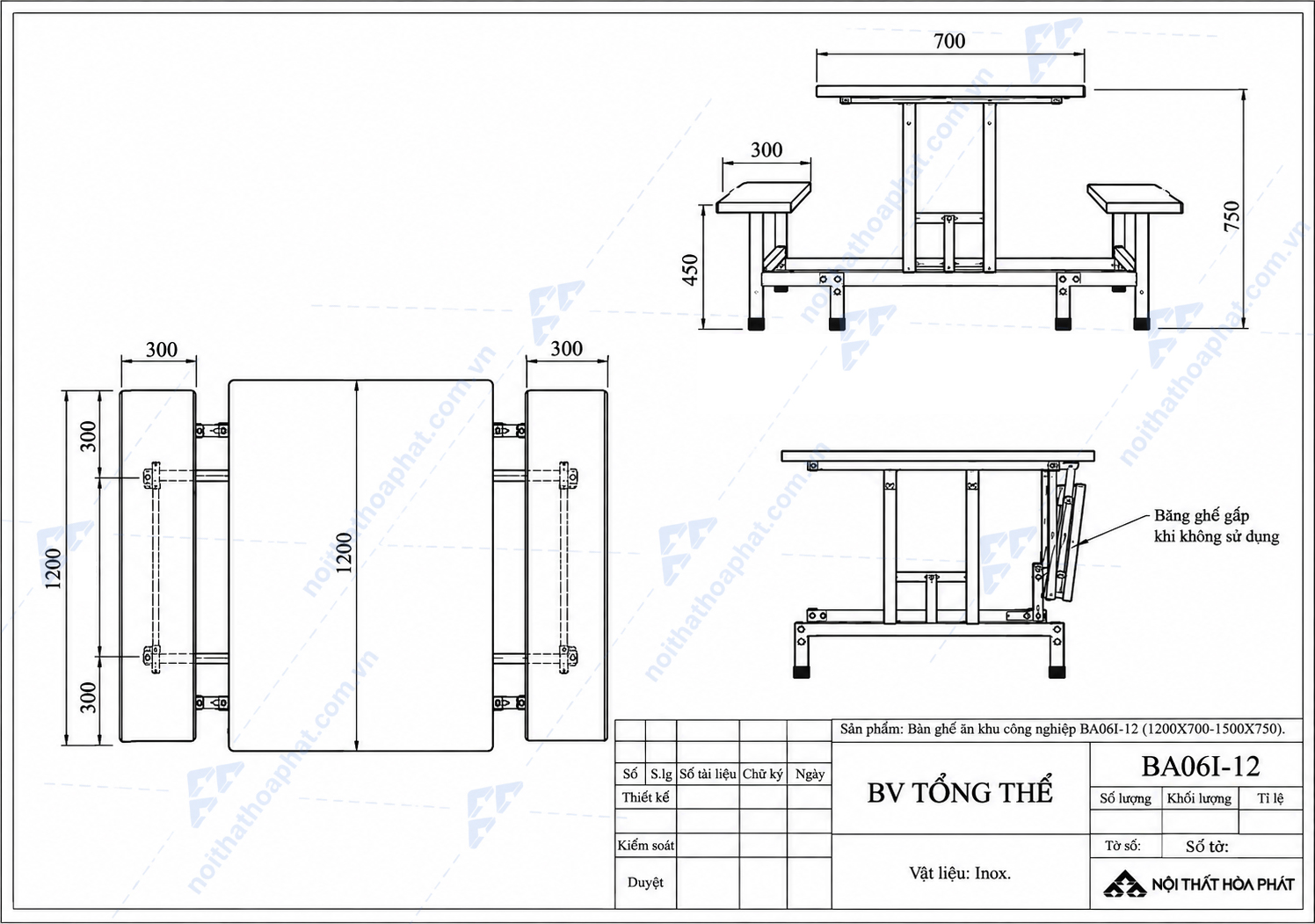

Bản vẽ tổng thể BA06I-12 – bàn ghế ăn inox khu công nghiệp kích thước 1200 x 700 x 750 mm.

1. Thông số thể hiện trên bản vẽ

• Mã sản phẩm: BA06I-12.
• Loại sản phẩm: Bàn ghế ăn khu công nghiệp bằng inox.
• Kích thước bàn: W1200 x D700 x H750 mm.
• Chiều dài mặt bàn: 1200 mm.
• Chiều rộng mặt bàn: 700 mm.
• Chiều cao bàn: 750 mm.
• Chiều rộng mỗi băng ghế: 300 mm.
• Chiều cao mặt ghế: 450 mm.
• Tổng chiều sâu khi sử dụng: khoảng 1500 mm.
• Vật liệu: Inox.
• Dung sai kích thước: ±5 mm.

Lưu ý: Kích thước trên bản vẽ là thông số thiết kế tham khảo; khi đặt hàng số lượng lớn nên xác nhận lại quy cách sản phẩm với đơn vị cung cấp.

2. Cấu tạo và thiết kế BA06I-12

• Thiết kế dạng 01 bàn + 02 băng ghế, tạo thành một bộ bàn ăn hoàn chỉnh.
• Mặt bàn có kích thước 1200 x 700 mm, phù hợp bố trí trong không gian nhà ăn tập thể.
• Hai băng ghế được bố trí đối xứng hai bên bàn.
• Băng ghế có thể gấp lên khi không sử dụng, thể hiện rõ trên hình chiếu bên của bản vẽ.
• Kết cấu inox đồng bộ, phù hợp với môi trường sử dụng thường xuyên.
• Thiết kế gọn giúp thuận tiện sắp xếp, vệ sinh và tối ưu diện tích.
• Bản vẽ thể hiện đầy đủ hình chiếu đứng, hình chiếu bằng và hình chiếu cạnh, giúp dễ dàng kiểm tra sản phẩm.

3. Bản vẽ giúp khách hàng kiểm tra những gì?

Bản vẽ tổng thể BA06I-12 đặc biệt hữu ích khi khách hàng đang chuẩn bị trang bị bàn ghế cho nhà máy hoặc bếp ăn tập thể:

• Xác định chính xác chiều dài bàn 1200 mm.
• Kiểm tra chiều rộng mặt bàn 700 mm.
• Xác định chiều cao bàn 750 mm.
• Kiểm tra chiều cao băng ghế 450 mm.
• Xác định chiều rộng mỗi băng ghế 300 mm.
• Tính toán tổng không gian cần thiết khi bố trí bộ bàn ghế.
• Kiểm tra cơ chế gấp băng ghế khi không sử dụng.
• Hỗ trợ lập phương án bố trí số lượng bàn ghế trong nhà ăn.

4. Ưu điểm thiết kế thể hiện qua bản vẽ

• Kích thước 1,2m: phù hợp với nhu cầu bố trí bàn ăn gọn trong nhà ăn tập thể.
• Hai băng ghế gấp: tiết kiệm diện tích khi cần vệ sinh hoặc thu dọn.
• Thiết kế liền bộ: hạn chế tình trạng bàn và ghế bị xô lệch trong quá trình sử dụng.
• Kết cấu inox: phù hợp với môi trường nhà ăn cần vệ sinh thường xuyên.
• Bố trí khoa học: khoảng cách bàn – ghế được thể hiện rõ trên bản vẽ, thuận tiện cho việc lên phương án mặt bằng.
• Dễ kiểm tra nghiệm thu: bản vẽ cung cấp cơ sở để đối chiếu kích thước và kết cấu sản phẩm.

5. Ứng dụng của Bàn Ghế Ăn Inox BA06I-12

BA06I-12 phù hợp với các công trình cần bố trí bàn ghế ăn tập thể số lượng lớn, như:

• Nhà ăn công nhân tại nhà máy, xí nghiệp.
• Bếp ăn tập thể doanh nghiệp.
• Khu công nghiệp, khu chế xuất.
• Căng tin trường học, ký túc xá.
• Nhà ăn tại công trường, khu lưu trú tập thể.
• Nhà hàng, căng tin có nhu cầu sử dụng bàn ghế inox.
• Dự án trang bị nội thất nhà ăn cần thiết kế đồng bộ.

6. Vì sao nên xem bản vẽ trước khi đặt hàng?

Với các dự án mua bàn ghế ăn công nghiệp số lượng lớn, việc xem bản vẽ trước khi đặt hàng giúp hạn chế sai lệch trong quá trình triển khai. Khách hàng có thể dựa vào kích thước 1200 x 700 x 750 mm, chiều cao ghế 450 mm và tổng chiều sâu bố trí khoảng 1500 mm để tính toán diện tích, số lượng bộ bàn ghế và lối đi phù hợp.

Nội Thất Hòa Phát – Đồng hành cùng các công trình nhà ăn tập thể

Bàn Ghế Ăn Inox BA06I-12 Hòa Phát được định hướng cho nhu cầu sử dụng thực tế trong môi trường tập thể, nơi sản phẩm cần đáp ứng đồng thời các tiêu chí chắc chắn, dễ vệ sinh, gọn gàng và tối ưu không gian. Với hệ thống sản phẩm nội thất đa dạng, Nội Thất Hòa Phát là lựa chọn phù hợp cho doanh nghiệp cần triển khai bàn ghế nhà ăn theo từng quy mô và mặt bằng thực tế.

Đang chuẩn bị nhà ăn cho nhà máy, khu công nghiệp hoặc bếp ăn tập thể?

Hãy gửi diện tích nhà ăn + số lượng người sử dụng cho Nội Thất Hòa Phát. Chúng tôi có thể hỗ trợ tư vấn số lượng BA06I-12 cần thiết, cách bố trí bàn ghế và phương án tối ưu diện tích trước khi khách hàng đặt hàng.
