Bản vẽ thiết kế Bàn Ăn Tập Thể BG05-514 Hòa Phát

Bản vẽ thiết kế BG05-514 giúp khách hàng dễ dàng kiểm tra kích thước, kết cấu khung và cơ cấu gấp của mẫu bàn ăn tập thể Hòa Phát trước khi lựa chọn. Đây là thông tin đặc biệt hữu ích với doanh nghiệp, nhà máy, trường học và các dự án cần triển khai bàn ghế số lượng lớn.

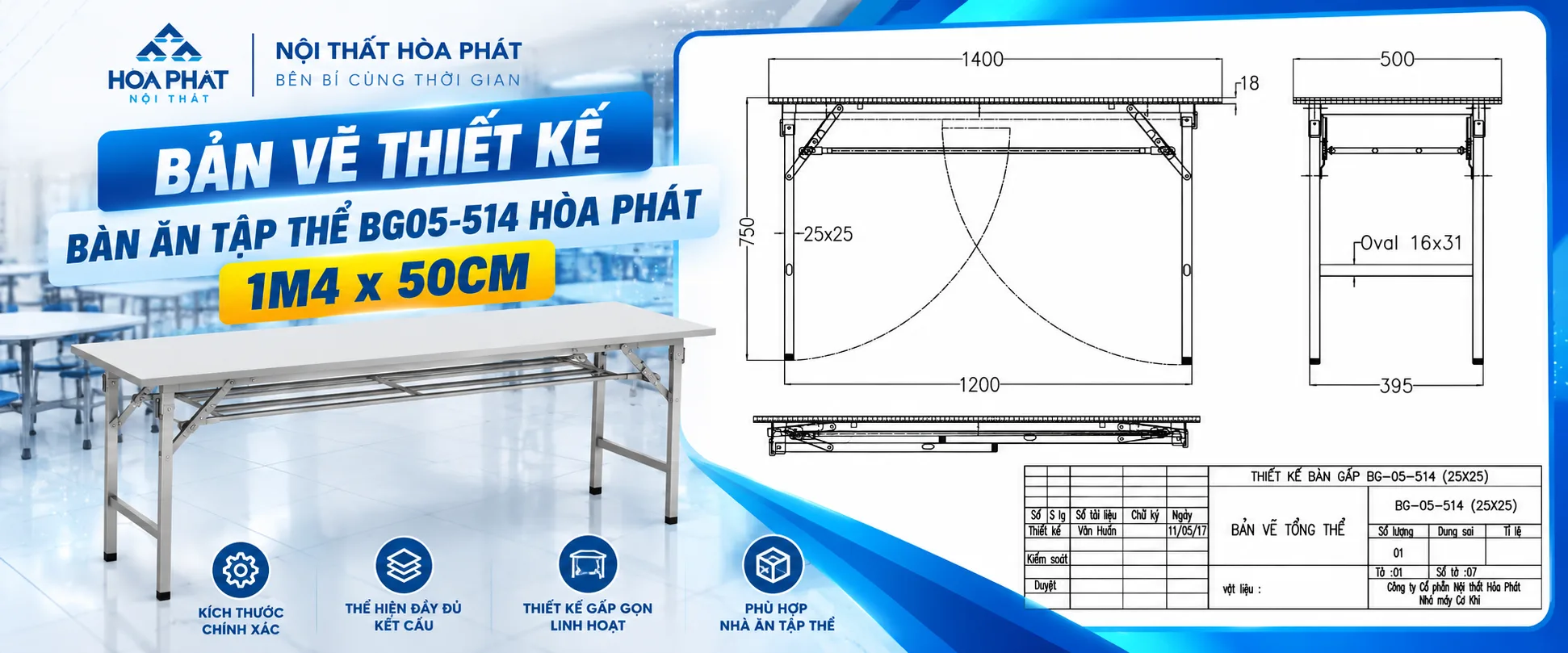

Bản Vẽ Thiết Kế Bàn Ăn Tập Thể BG05-514 Hòa Phát

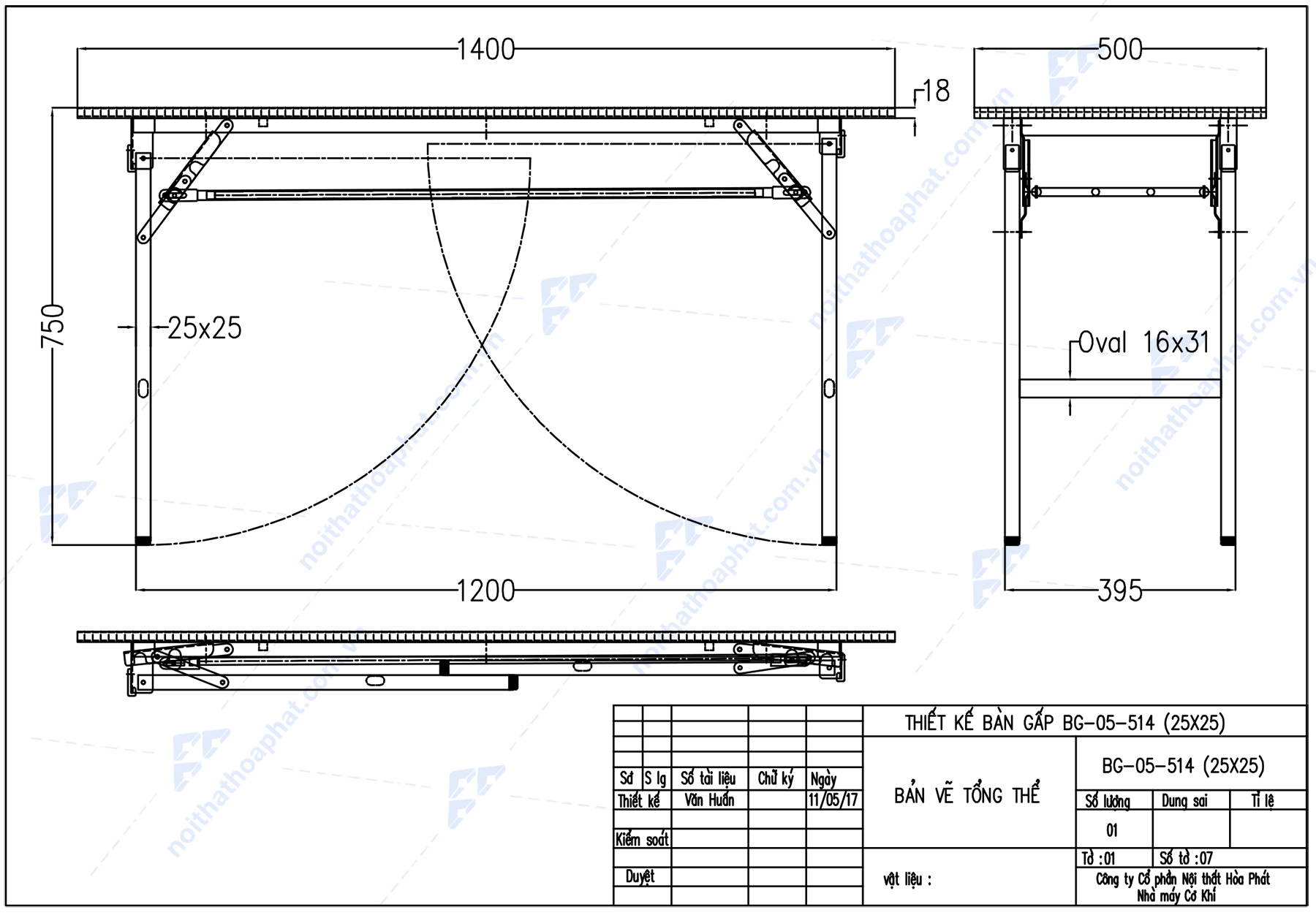

1. Thông số thể hiện trên bản vẽ BG05-514

• Mã sản phẩm: BG05-514.
• Kích thước tổng thể: W1400 x D500 x H750 mm.
• Kích thước mặt bàn: 1400 x 500 mm.
• Chiều cao bàn: 750 mm.
• Khung chân: thép hộp 25 x 25 mm theo bản vẽ.
• Chi tiết thanh liên kết: thể hiện rõ trên bản vẽ kỹ thuật.
• Cơ cấu gấp: hệ thống liên kết hai bên cho phép thu gọn bàn khi không sử dụng.
• Bản vẽ gồm các góc nhìn chính: mặt trước, mặt bên và mặt bằng, giúp hình dung đầy đủ cấu tạo sản phẩm.

2. Thiết kế và kết cấu bàn BG05-514

Bản vẽ cho thấy BG05-514 được thiết kế theo hướng đơn giản, chắc chắn và dễ gấp gọn:

• Mặt bàn hình chữ nhật, kích thước 1400 x 500 mm.
• Hệ thống chân bàn bố trí đối xứng, tạo sự ổn định khi sử dụng.
• Khung thép hộp 25 x 25 mm tạo bộ khung chịu lực cho bàn.
• Hai bên bàn có cơ cấu thanh gấp/liên kết, hỗ trợ thao tác đóng mở.
• Thanh giằng phía dưới giúp tăng độ ổn định của khung.
• Khi cần giải phóng mặt bằng, bàn có thể gấp lại để thuận tiện di chuyển và lưu trữ.

3. Kích thước BG05-514 có phù hợp không?

Với kích thước 1400 x 500 x 750 mm, BG05-514 hướng đến nhu cầu sử dụng trong các không gian ăn uống tập thể cần cân bằng giữa diện tích sử dụng và khả năng bố trí.

• Chiều dài 1400 mm phù hợp bố trí theo dãy hoặc nhiều bàn liên tiếp.
• Chiều rộng 500 mm giúp tiết kiệm diện tích phòng ăn.
• Chiều cao 750 mm phù hợp với tư thế sử dụng bàn ăn thông dụng.
• Thiết kế gấp giúp thuận tiện khi cần thay đổi sơ đồ bố trí hoặc vệ sinh khu vực.

Lưu ý: Kích thước thực tế có dung sai sản xuất ±5 mm. Khách hàng triển khai dự án nên đối chiếu bản vẽ và thông số sản phẩm trước khi đặt số lượng lớn.

4. Vì sao nên xem bản vẽ trước khi mua?

Bản vẽ kỹ thuật không chỉ giúp xác nhận kích thước mà còn hỗ trợ khách hàng đánh giá sản phẩm trước khi quyết định đầu tư:

• Kiểm tra kích thước bàn có phù hợp với mặt bằng.
• Xác định chiều cao bàn trước khi lựa chọn ghế.
• Hình dung vị trí chân, thanh giằng và cơ cấu gấp.
• Thuận tiện tính toán số lượng bàn cho nhà ăn.
• Hỗ trợ bộ phận kỹ thuật triển khai bố trí nội thất.
• Hạn chế sai lệch khi đặt hàng số lượng lớn cho dự án.

5. Ứng dụng thực tế

Bàn ăn tập thể BG05-514 phù hợp với nhiều mô hình sử dụng:

• Nhà ăn công nhân, nhà ăn khu công nghiệp.
• Nhà ăn doanh nghiệp, văn phòng.
• Căng tin trường học.
• Phòng ăn tập thể.
• Khu vực đào tạo, hội họp cần bàn có khả năng thu gọn.
• Công trình, dự án cần trang bị bàn ăn số lượng lớn.

Nội Thất Hòa Phát – lựa chọn đáng tin cậy cho công trình

BG05-514 là mẫu bàn được định hướng cho nhu cầu sử dụng tập thể, nơi sản phẩm cần đáp ứng đồng thời các yếu tố bền, ổn định, dễ bố trí và thuận tiện bảo quản. Khi lựa chọn sản phẩm Nội Thất Hòa Phát, khách hàng có thêm lợi thế về hệ thống sản phẩm đồng bộ, thông số kỹ thuật rõ ràng và khả năng đáp ứng các đơn hàng từ nhu cầu sử dụng thông thường đến dự án số lượng lớn.

Nhận tư vấn BG05-514 theo mặt bằng thực tế

Đang cần trang bị bàn ăn cho nhà máy, doanh nghiệp hoặc trường học?

Gửi cho chúng tôi diện tích nhà ăn + số lượng người sử dụng, đội ngũ tư vấn có thể hỗ trợ lựa chọn số lượng bàn BG05-514 và phương án bố trí phù hợp, giúp tận dụng diện tích tốt hơn và tối ưu chi phí đầu tư.
