Bản vẽ tổng thể Bàn Ăn Gấp Khung Thép BG05-516 Hòa Phát 1m6

Bàn ăn gấp BG05-516 Hòa Phát có kích thước W1600 x D500 x H750 mm, sử dụng mặt bàn gỗ Melamine màu ghi và khung thép sơn tĩnh điện. Bản vẽ tổng thể giúp khách hàng, đơn vị thiết kế và bộ phận kỹ thuật dễ dàng kiểm tra kích thước, kết cấu, khoảng không sử dụng và cơ cấu gấp trước khi lựa chọn sản phẩm.

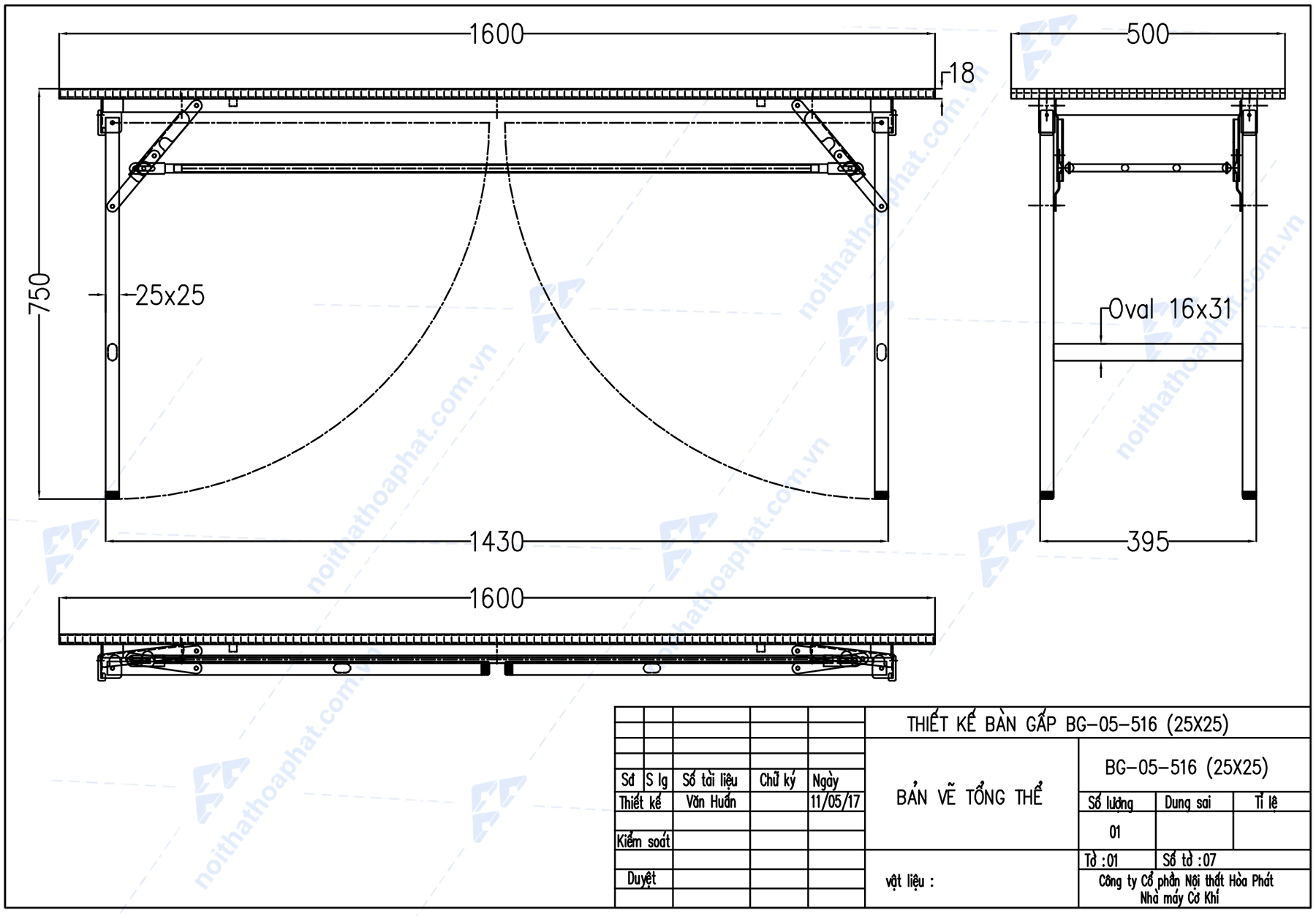

Bản Vẽ Tổng Thể Bàn Ăn Gấp BG05-516 Hòa Phát 1m6

Thông số thể hiện trên bản vẽ BG05-516

• Mã sản phẩm: BG05-516.
• Kích thước tổng thể: W1600 x D500 x H750 mm.
• Chiều dài bàn: 1600 mm.
• Chiều sâu bàn: 500 mm.
• Chiều cao bàn: 750 mm.
• Kích thước khoảng sử dụng phía dưới: thể hiện trực tiếp trên bản vẽ.
• Tiết diện chân khung: thép hộp 25 x 25 mm.
• Thanh giằng: thể hiện kết cấu Oval 16 x 31.
• Mặt bàn: độ dày thể hiện trên bản vẽ 18 mm.
• Kết cấu: bàn có cơ cấu gấp, thuận tiện thu gọn khi không sử dụng.

Các hình chiếu trong bản vẽ

Bản vẽ tổng thể BG05-516 thể hiện nhiều góc nhìn để dễ kiểm tra sản phẩm:

• Hình chiếu đứng: thể hiện chiều dài 1600 mm, chiều cao 750 mm và kết cấu khung chân.
• Hình chiếu bằng: thể hiện chiều sâu mặt bàn 500 mm và bố trí tổng thể.
• Hình chiếu cạnh: thể hiện chiều sâu, chiều cao và cấu tạo khung.
• Hình chiếu khi gấp: cho thấy cơ cấu khung được thu gọn dưới mặt bàn.
• Các đường nét kỹ thuật giúp người mua hình dung rõ hơn về kích thước và không gian chiếm dụng thực tế.

Thiết kế gấp – tối ưu không gian

Một trong những điểm đáng chú ý của BG05-516 là cơ cấu gấp gọn. Khi không sử dụng, phần chân và kết cấu đỡ được thu lại, giúp giảm diện tích chiếm dụng.

Thiết kế này đặc biệt hữu ích với:

• Nhà ăn tập thể cần thay đổi cách bố trí.
• Khu vực có diện tích hạn chế.
• Đơn vị thường xuyên tổ chức sự kiện hoặc cần giải phóng mặt bằng.
• Doanh nghiệp cần lưu trữ nhiều bàn khi chưa sử dụng.

Kích thước BG05-516 có phù hợp không?

Với kích thước 1600 x 500 x 750 mm, BG05-516 là lựa chọn phù hợp cho những không gian cần bàn ăn tập thể dài 1,6m nhưng chiều sâu vừa phải.

Chiều sâu 500 mm giúp bàn không chiếm quá nhiều diện tích theo chiều ngang, trong khi chiều dài 1600 mm tạo không gian sử dụng rộng hơn các phiên bản 1200 mm hoặc 1400 mm.

Khách hàng nên đối chiếu kích thước trên bản vẽ với diện tích nhà ăn, lối đi, vị trí kê bàn và số lượng bàn cần bố trí trước khi đặt hàng.

Bản vẽ kỹ thuật giúp khách hàng yên tâm khi đặt số lượng lớn

Đối với các dự án trang bị bàn ăn nhà máy, bàn ăn công nhân, bàn ăn trường học hoặc nhà ăn tập thể, việc kiểm tra bản vẽ trước khi mua giúp hạn chế sai lệch khi bố trí thực tế.

Bản vẽ BG05-516 cung cấp các thông tin quan trọng về:

• Kích thước tổng thể.
• Kết cấu khung thép.
• Chiều cao mặt bàn.
• Chiều sâu bàn.
• Vị trí và cấu tạo cơ cấu gấp.
• Không gian cần thiết khi bố trí sản phẩm.

Đây là cơ sở hữu ích để bộ phận thiết kế, mua hàng, kỹ thuật và chủ đầu tư kiểm tra trước khi triển khai số lượng lớn.

Vì sao nên chọn bàn ăn gấp BG05-516 Hòa Phát?

BG05-516 hướng đến nhu cầu thực tế: chắc chắn, gọn, dễ bố trí và có thể thu gọn khi cần. Mặt bàn Melamine màu ghi tạo vẻ đồng bộ, dễ phối cùng ghế đôn hoặc ghế gấp Hòa Phát.

Đặc biệt, việc có bản vẽ tổng thể và thông số kỹ thuật rõ ràng giúp khách hàng chủ động hơn trong khâu thiết kế mặt bằng, dự toán và đặt hàng dự án.

Khẳng định thương hiệu Nội Thất Hòa Phát

Nội Thất Hòa Phát là thương hiệu quen thuộc trong các công trình văn phòng, trường học, nhà máy và khu công nghiệp. Với BG05-516, sản phẩm được định hướng theo tiêu chí thiết kế thực dụng – kết cấu chắc chắn – kích thước rõ ràng – phù hợp sử dụng tập thể, đáp ứng tốt nhu cầu trang bị đồng bộ cho các dự án có quy mô từ nhỏ đến lớn.

Đang cần bàn ăn gấp 1m6 cho nhà ăn công nhân, nhà máy hoặc trường học?

Tham khảo ngay Bàn Ăn Gấp Khung Thép BG05-516 Hòa Phát và gửi kích thước mặt bằng, số lượng cần dùng cho chúng tôi. Đội ngũ tư vấn sẽ hỗ trợ tư vấn mẫu phù hợp, bố trí số lượng và báo giá theo nhu cầu thực tế.
