Bản vẽ thiết kế bàn ăn nhà máy 6 chỗ BA01-15

Bàn ăn nhà máy 6 chỗ BA01-15 là mẫu bàn ăn công nghiệp được thiết kế cho nhà ăn công nhân, khu công nghiệp, nhà máy, trường học và các khu vực ăn uống tập thể. Bản vẽ thiết kế giúp khách hàng dễ dàng kiểm tra kích thước, kết cấu khung bàn và vị trí thanh treo ghế trước khi lựa chọn sản phẩm.

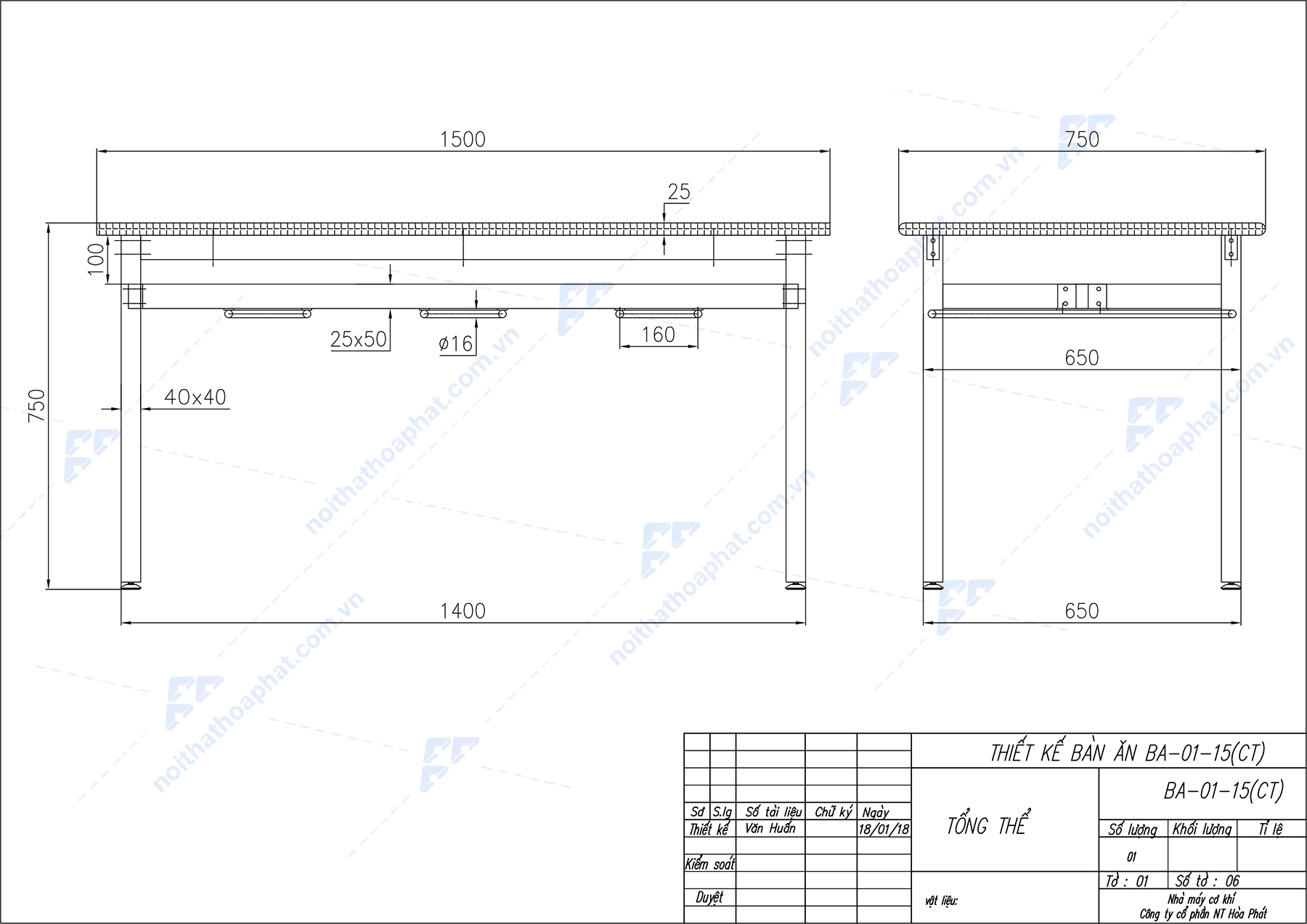

Bản vẽ tổng thể bàn ăn BA01-15

Bản Vẽ Thiết Kế Bàn Ăn Nhà Máy 6 Chỗ BA01-15

Bản vẽ kỹ thuật thể hiện các thông số và cấu tạo chính của mẫu BA01-15, gồm:

• Chiều dài bàn: 1500 mm.
• Chiều rộng: 750 mm.
• Chiều cao: 750 mm.
• Số chỗ ngồi: 6 chỗ.
• Khung bàn: thể hiện kết cấu khung thép hộp, trong đó bản vẽ ghi kích thước 40 × 40 mm.
• Thanh giằng: sử dụng chi tiết 25 × 50 mm theo bản vẽ.
• Thanh treo ghế: bố trí phía dưới mặt bàn, phục vụ việc treo và sắp xếp ghế.
• Chi tiết thanh/ống: bản vẽ thể hiện thông số Ø16 và khoảng cách chi tiết 160 mm tại khu vực kết cấu phía dưới mặt bàn.
• Mặt bàn: bản vẽ thể hiện phần mặt bàn có chiều dày khoảng 25 mm.

Lưu ý: Khi triển khai đơn hàng, khách hàng nên đối chiếu bản vẽ kỹ thuật và cấu hình vật liệu thực tế của từng phiên bản BA01-15 để đảm bảo đúng yêu cầu công trình.

Kết cấu bàn ăn nhà máy BA01-15

BA01-15 được thiết kế theo dạng bàn chữ nhật 6 chỗ, phù hợp với cách bố trí thành từng dãy trong nhà ăn tập thể.

Điểm đáng chú ý là hệ thống thanh treo ghế được tích hợp bên dưới mặt bàn. Sau khi sử dụng, ghế có thể được đưa vào vị trí treo, giúp khu vực dưới bàn gọn hơn và thuận tiện cho việc vệ sinh sàn. Đây cũng là đặc điểm nổi bật của nhóm bàn ăn công nghiệp có móc treo ghế.

Thông số kỹ thuật BA01-15

Vì sao nên tham khảo bản vẽ trước khi mua?

Bản vẽ thiết kế giúp khách hàng và đơn vị thi công:

• Kiểm tra chính xác kích thước trước khi bố trí mặt bằng.
• Xác định chiều rộng lối đi và khoảng cách giữa các dãy bàn.
• Kiểm tra vị trí thanh treo ghế phía dưới mặt bàn.
• Chủ động tính toán số lượng bàn cần sử dụng cho nhà ăn.
• Dễ dàng trao đổi yêu cầu về chất liệu và cấu hình sản phẩm.
• Hạn chế sai lệch khi triển khai số lượng lớn cho nhà máy hoặc khu công nghiệp.

Với bàn 6 chỗ, nếu bố trí khoảng 100 người ăn cùng một thời điểm, về lý thuyết cần khoảng 17 bàn; số lượng thực tế cần điều chỉnh theo diện tích, lối đi và phương án bố trí nhà ăn.

Ứng dụng bàn ăn BA01-15

BA01-15 phù hợp với nhiều không gian ăn uống tập thể:

• Nhà ăn công nhân, nhà máy, khu công nghiệp.
• Nhà ăn công ty, văn phòng.
• Căng tin trường học, khu bán trú.
• Nhà hàng, quán ăn.
• Khu vực phục vụ ăn uống số lượng lớn.

Thiết kế 6 chỗ và kích thước 1,5 m giúp BA01-15 dễ bố trí thành từng cụm hoặc dãy bàn, phù hợp với những công trình cần tổ chức nhiều chỗ ngồi trong cùng một không gian.

Nội Thất Hòa Phát – giải pháp bàn ăn công nghiệp cho nhà máy

Nội Thất Hòa Phát cung cấp đa dạng các dòng bàn ăn công nghiệp dành cho nhà máy, khu công nghiệp, trường học, nhà hàng và nhà ăn tập thể, bao gồm bàn ăn inox, bàn khung thép, bàn có móc treo ghế và nhiều quy cách kích thước khác nhau. Khách hàng có thể lựa chọn theo số chỗ ngồi, diện tích nhà ăn, chất liệu và tần suất sử dụng thực tế.

Bạn đang cần trang bị bàn ăn cho nhà máy, khu công nghiệp hoặc nhà ăn tập thể? Hãy gửi diện tích mặt bằng + số lượng người sử dụng + yêu cầu chất liệu, Nội Thất Hòa Phát sẽ hỗ trợ tư vấn mẫu BA01-15, số lượng bàn và phương án bố trí phù hợp với công trình.
