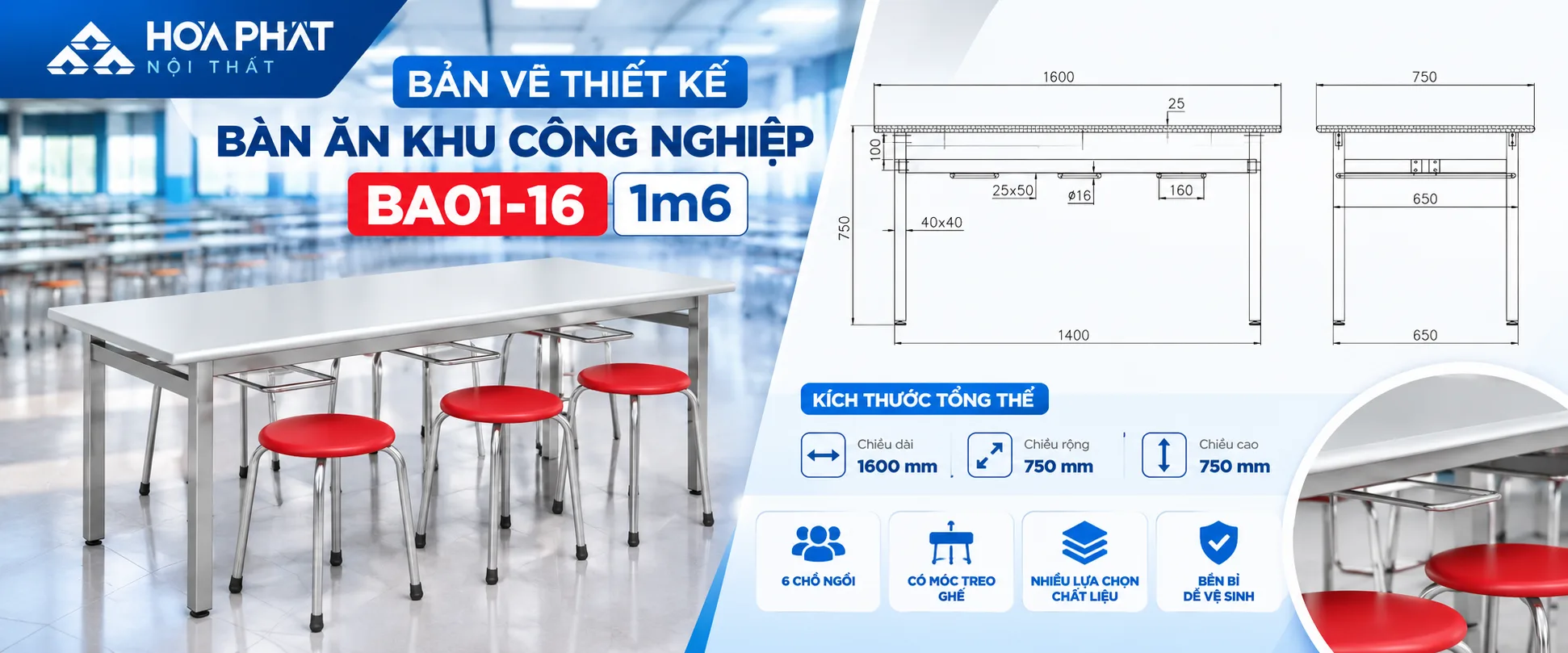

Bản vẽ thiết kế Bàn Ăn Khu Công Nghiệp BA01-16 Hòa Phát 1m6

Bàn ăn khu công nghiệp BA01-16 Hòa Phát là mẫu bàn ăn công nghiệp kích thước 1,6m, thiết kế 6 chỗ ngồi, phía dưới mặt bàn tích hợp thanh treo ghế. Bản vẽ thiết kế giúp khách hàng, đơn vị nhà máy và chủ đầu tư hình dung rõ kích thước, kết cấu khung cũng như các chi tiết kỹ thuật trước khi lựa chọn và triển khai số lượng lớn.

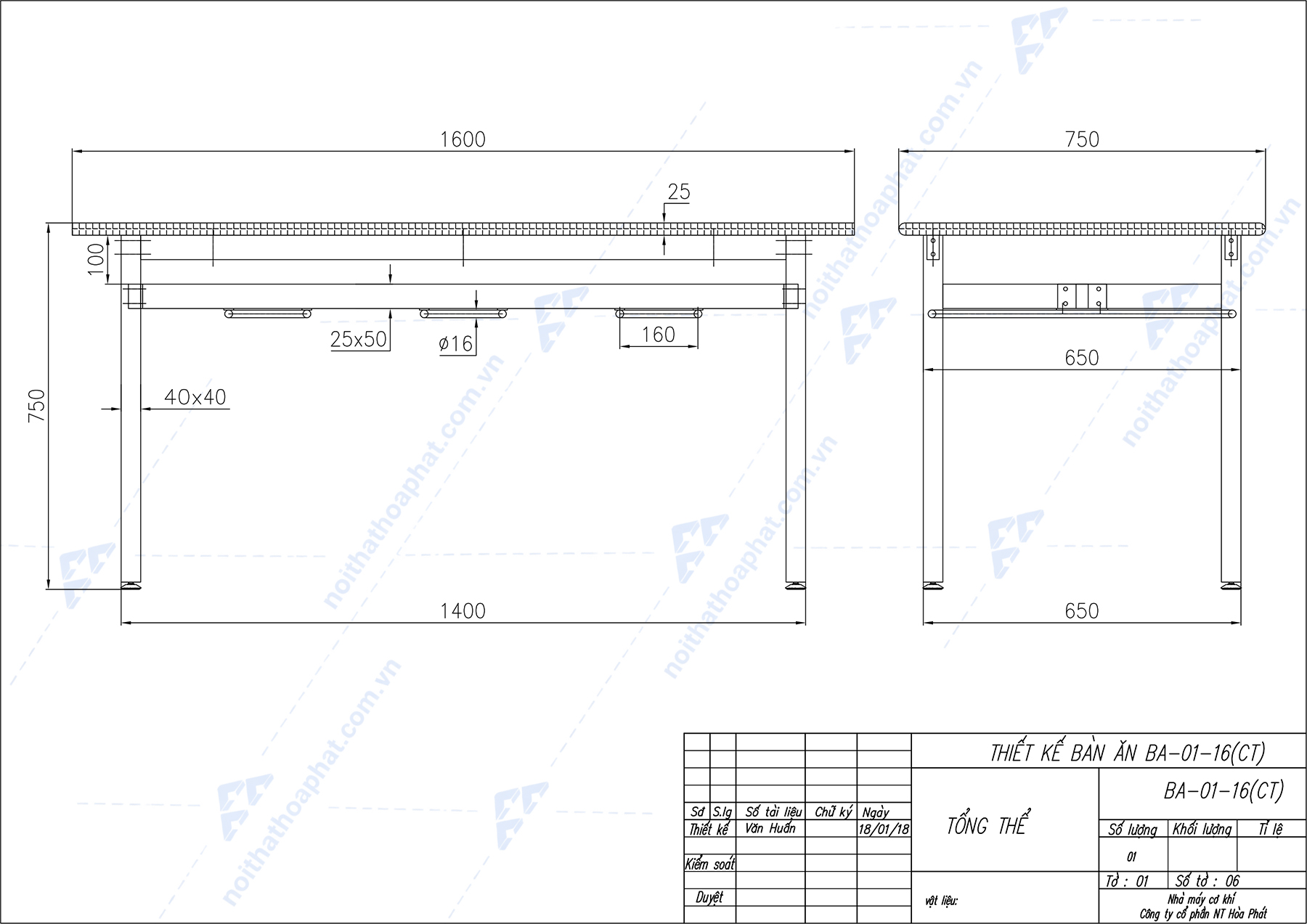

Bản vẽ tổng thể bàn ăn BA01-16

Bản vẽ thiết kế tổng thể bàn ăn khu công nghiệp BA01-16 Hòa Phát kích thước 1600 × 750 × 750 mm.

• Mã sản phẩm: BA01-16.
• Kích thước tổng thể: W1600 × D750 × H750 mm.
• Số chỗ ngồi: 6 chỗ.
• Kiểu dáng: bàn ăn hình chữ nhật dành cho nhà ăn công nghiệp.
• Hệ thống treo ghế: bố trí dưới mặt bàn.
• Bản vẽ thể hiện đầy đủ hình chiếu đứng, hình chiếu cạnh và các kích thước kết cấu chính.
• Bản vẽ là cơ sở hữu ích để đối chiếu kích thước khi bố trí bàn trong nhà ăn, căng tin hoặc khu vực ăn uống tập thể.

Kích thước thể hiện trên bản vẽ

• Chiều dài tổng thể: 1600 mm.
• Chiều rộng tổng thể: 750 mm.
• Chiều cao tổng thể: 750 mm.
• Khoảng cách giữa hai chân bàn: 1400 mm theo hình chiếu đứng.
• Kích thước kết cấu theo hình chiếu cạnh: 650 mm.
• Chi tiết mặt bàn: 25 mm thể hiện trên bản vẽ.
• Khung chân: thể hiện tiết diện 40 × 40 mm.
• Thanh kết cấu: thể hiện chi tiết 25 × 50 mm.
• Chi tiết liên kết: thể hiện đường kính Ø16 mm.
• Khoảng cách chi tiết: bản vẽ thể hiện kích thước 160 mm tại vị trí thanh treo/chi tiết kết cấu.

Lưu ý: Các kích thước 25, 40×40, 25×50, Ø16, 160, 1400 và 650 ở trên được đọc trực tiếp từ bản vẽ thiết kế BA01-16 được cung cấp. Khi đặt hàng theo cấu hình hoặc phiên bản thực tế, khách hàng nên xác nhận lại bản vẽ kỹ thuật và cấu hình sản phẩm.

Cấu tạo bàn ăn BA01-16

• Mặt bàn: có các phương án vật liệu gồm mặt Laminate hoặc mặt gỗ Okal theo cấu hình sản phẩm.
• Khung bàn: có phương án khung thép sơn hoặc khung Inox 201.
• Phiên bản Inox: mặt bàn có thể sử dụng gỗ Okal phủ PVC mặt dưới, mặt trên bọc inox theo cấu hình.
• Thanh treo ghế: nằm phía dưới mặt bàn, tạo vị trí để treo ghế sau khi sử dụng.
• Khung chân: thiết kế dạng chân vuông, tạo kết cấu chắc chắn và thuận tiện bố trí thành từng dãy.
• Thiết kế tổng thể: ưu tiên độ ổn định, khả năng sử dụng thường xuyên và thuận tiện vệ sinh nhà ăn.

Vì sao nên xem bản vẽ trước khi mua?

• Kiểm tra chính xác kích thước: dễ đối chiếu với diện tích thực tế của nhà ăn.
• Chủ động bố trí mặt bằng: xác định khoảng cách giữa các dãy bàn và khu vực lưu thông.
• Kiểm tra kết cấu: nhìn rõ chân bàn, thanh giằng và hệ thống treo ghế.
• Dễ lập phương án số lượng: thuận tiện khi thiết kế nhà ăn cho nhà máy, trường học hoặc doanh nghiệp.
• Hạn chế sai lệch khi đặt hàng số lượng lớn: đặc biệt quan trọng với các dự án cần đồng bộ nhiều bàn.
• Hỗ trợ lựa chọn cấu hình: khách hàng có thể trao đổi cụ thể về vật liệu và yêu cầu sử dụng trước khi đặt hàng.

Ứng dụng thực tế

• Nhà ăn công nhân, nhà máy, xí nghiệp.
• Khu công nghiệp và nhà ăn tập thể.
• Căng tin trường học, khu bán trú.
• Nhà ăn công ty, doanh nghiệp.
• Nhà hàng, quán ăn có số lượng khách lớn.
• Các không gian cần bố trí nhiều bàn theo hàng và yêu cầu thu dọn, vệ sinh thường xuyên.

Thiết kế thanh treo ghế là một trong những điểm đáng chú ý của dòng BA01-16, giúp ghế được thu gọn và hỗ trợ việc vệ sinh, sắp xếp khu vực ăn uống.

Thông số nhanh BA01-16

Nội Thất Hòa Phát – Giải pháp bàn ăn cho nhà máy và khu công nghiệp

Nội Thất Hòa Phát cung cấp đa dạng các dòng bàn ăn công nghiệp, bàn ăn có móc treo ghế và bàn ghế phục vụ nhà ăn tập thể, giúp khách hàng lựa chọn theo kích thước, số chỗ ngồi, vật liệu và quy mô sử dụng. Với BA01-16, khách hàng có thể kết hợp thông tin sản phẩm, hình ảnh thực tế và bản vẽ kỹ thuật để chủ động hơn trước khi triển khai số lượng lớn.

Cần bố trí bàn ăn cho nhà máy, trường học hoặc khu công nghiệp?

Hãy gửi cho Nội Thất Hòa Phát diện tích nhà ăn + số người sử dụng + số lượng bàn dự kiến. Đội ngũ tư vấn có thể giúp bạn tham khảo mẫu BA01-16, tính toán số lượng bàn phù hợp và lựa chọn cấu hình vật liệu theo nhu cầu thực tế. Liên hệ ngay để nhận tư vấn phương án bàn ăn công nghiệp phù hợp cho công trình của bạn.
