Bản vẽ thiết kế Bàn Ghế Ăn Công Nhân BA02 Hòa Phát

Bàn ghế ăn công nghiệp BA02 là mẫu bàn ăn 4 chỗ được thiết kế dành cho nhà ăn công nhân, căng tin, khu công nghiệp và các không gian phục vụ ăn uống tập thể. Bản vẽ thiết kế giúp khách hàng dễ dàng kiểm tra kích thước tổng thể, kết cấu khung, vị trí ghế và các chi tiết kỹ thuật trước khi lựa chọn sản phẩm.

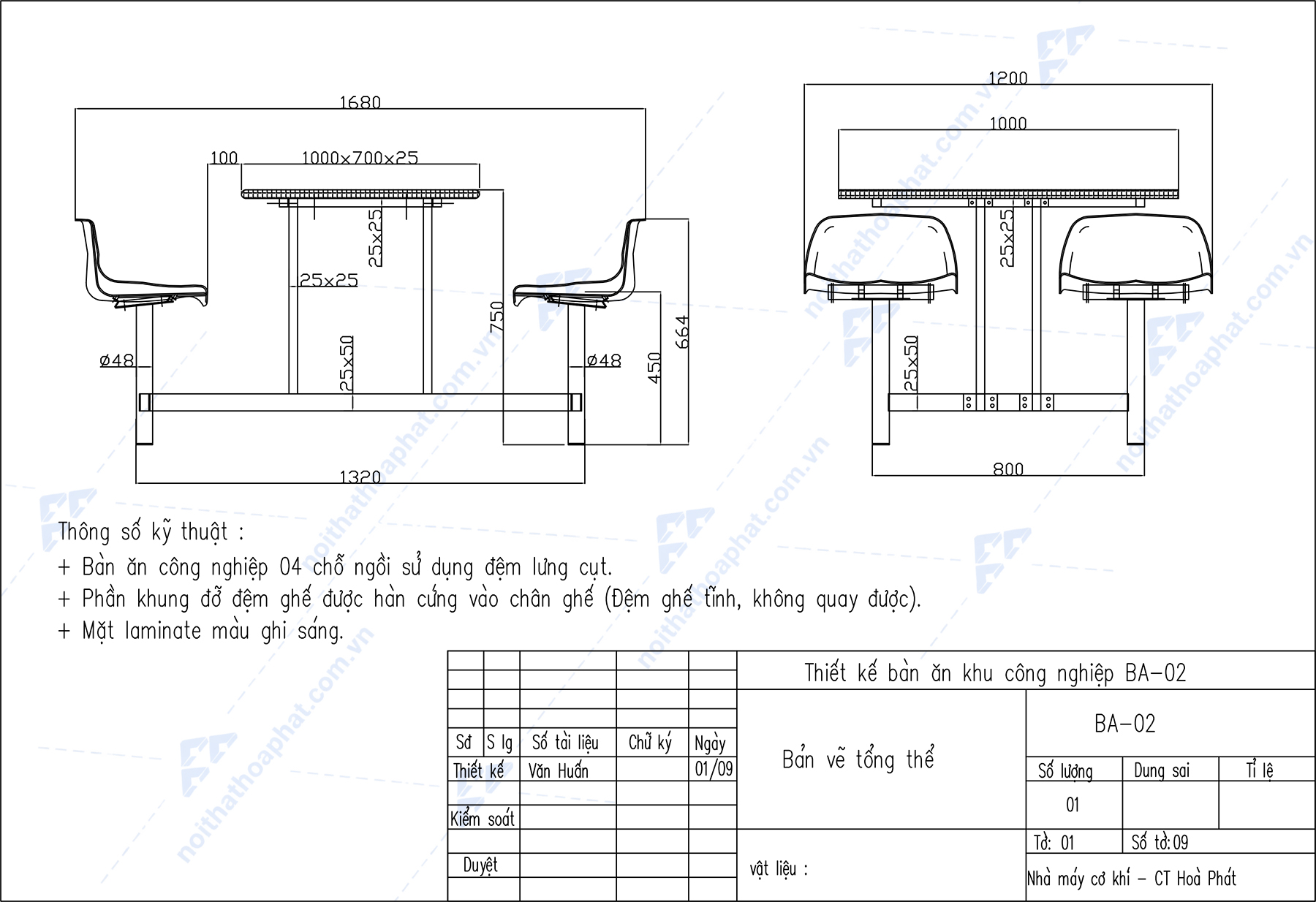

Bản vẽ thiết kế tổng thể bàn ghế ăn công nghiệp BA02 Hòa Phát – kích thước W1680 × D1200 × H750 mm.

Thông số thể hiện trên bản vẽ BA02

• Mã sản phẩm: BA02
• Kích thước tổng thể: W1680 × D1200 × H750 mm.
• Kích thước mặt bàn thể hiện trên bản vẽ: 1000 × 700 × 25 mm.
• Kích thước chiều rộng phần khung: khoảng 800 mm theo bản vẽ.
• Khung bàn: thể hiện kết cấu thép hộp 25×25 mm, 25×50 mm.
• Chi tiết chân/khung ghế: bản vẽ thể hiện ống Ø48 mm.
• Số chỗ: 4 chỗ ngồi.
• Kiểu ghế: ghế liền với hệ khung bàn; bản vẽ ghi chú phần đệm lưng dạng cụt.
• Dung sai kích thước: ±5 mm theo thông tin sản phẩm cung cấp.
• Bản vẽ: thể hiện các hình chiếu tổng thể, kích thước và cấu tạo chính của BA02.

Kết cấu thiết kế BA02

• Thiết kế 4 chỗ: bố trí ghế đối diện hai bên, phù hợp mô hình ăn uống tập thể.
• Bàn và ghế kết hợp thành một hệ thống: giúp bố trí đồng bộ, hạn chế xê dịch trong quá trình sử dụng.
• Khung thép: tạo kết cấu chắc chắn, phù hợp với môi trường sử dụng thường xuyên.
• Mặt bàn: sử dụng gỗ Laminate theo thông tin sản phẩm cung cấp.
• Ghế: đệm ghế bằng nhựa; bản vẽ đồng thời thể hiện phần tựa lưng dạng cụt.
• Chi tiết khung: bản vẽ thể hiện các thanh thép hộp và chi tiết liên kết giúp người mua hình dung rõ hơn về cấu tạo sản phẩm.

Vì sao nên xem bản vẽ trước khi đặt mua?

• Kiểm tra kích thước: đối chiếu 1680 × 1200 × 750 mm với diện tích thực tế của nhà ăn.
• Tính toán mặt bằng: kích thước tổng thể giúp chủ đầu tư dự kiến số lượng bàn có thể bố trí.
• Kiểm tra lối đi: đặc biệt quan trọng với nhà ăn công nhân có mật độ sử dụng cao.
• Dễ làm hồ sơ dự án: bản vẽ cung cấp thông tin trực quan về kích thước và kết cấu sản phẩm.
• Hạn chế sai lệch khi đặt hàng: khách hàng có thể đối chiếu mã BA02 và thông số kỹ thuật trước khi chốt số lượng.
• Thuận tiện phối hợp thi công: phù hợp khi cần bố trí đồng bộ bàn ghế trong nhà ăn, căng tin hoặc khu công nghiệp.

BA02 phù hợp với không gian nào?

• Nhà ăn công nhân, nhà máy, khu công nghiệp.
• Căng tin doanh nghiệp, khu chế xuất.
• Nhà ăn tập thể quy mô vừa và lớn.
• Trường học, cơ sở đào tạo có khu vực ăn uống tập trung.
• Các dự án cần bàn ghế ăn cố định, bố trí đồng bộ và tối ưu diện tích.

Thông tin cần xác nhận khi đặt BA02

• Mã sản phẩm: BA02.
• Kích thước: W1680 × D1200 × H750 mm.
• Số lượng: xác định theo quy mô nhà ăn và số người sử dụng.
• Màu sắc: nên xác nhận trước khi đặt hàng do màu hiển thị trên ảnh có thể khác thực tế.
• Cấu hình vật liệu: đối chiếu theo phiên bản sản phẩm và yêu cầu của dự án.
• Số lượng đặt: với các dự án nhà máy/khu công nghiệp, nên gửi mặt bằng hoặc kích thước phòng ăn để được tư vấn cách bố trí.

Bản vẽ + hình ảnh thực tế = cơ sở tốt hơn để quyết định

Khi lựa chọn bàn ghế ăn công nghiệp, chỉ nhìn hình ảnh sản phẩm thường chưa đủ để đánh giá khả năng bố trí. Bản vẽ BA02 giúp kiểm tra kích thước và kết cấu, trong khi hình ảnh thực tế giúp khách hàng hình dung sản phẩm khi được đưa vào không gian nhà ăn. Kết hợp hai nguồn thông tin này sẽ giúp quá trình lựa chọn và lên phương án số lượng chính xác hơn.

Nội Thất Hòa Phát – giải pháp nội thất cho nhà ăn công nghiệp

Nội Thất Hòa Phát cung cấp đa dạng các dòng bàn ăn công nghiệp phục vụ nhà máy, khu công nghiệp, trường học và không gian ăn uống tập thể. Website hiện có các nhóm bàn ăn inox, bàn khung thép, bàn mặt gỗ, bàn có ghế liền và bàn có móc treo ghế, giúp khách hàng lựa chọn theo diện tích, số lượng người sử dụng và yêu cầu công trình.

Bạn đang cần bố trí bàn ghế cho nhà ăn công nhân, nhà máy hoặc khu công nghiệp? Hãy gửi cho Nội Thất Hòa Phát diện tích phòng ăn + số lượng người sử dụng + số lượng bàn dự kiến. Đội ngũ tư vấn có thể hỗ trợ lựa chọn mẫu BA02 và phương án bố trí phù hợp, giúp tối ưu diện tích, số chỗ ngồi và chi phí đầu tư.
