Bản vẽ thiết kế bàn ghế ăn BA03 Hòa Phát

Bản vẽ thiết kế bàn ghế ăn BA03 giúp khách hàng có cái nhìn rõ hơn về kích thước, kết cấu khung, vị trí ghế và cách bố trí tổng thể trước khi lựa chọn sản phẩm cho nhà ăn công nhân, nhà máy hoặc khu công nghiệp.

Bản vẽ dưới đây thể hiện đầy đủ các hình chiếu và thông số kỹ thuật cơ bản của mẫu BA03 – bàn ghế ăn khu công nghiệp 6 chỗ.

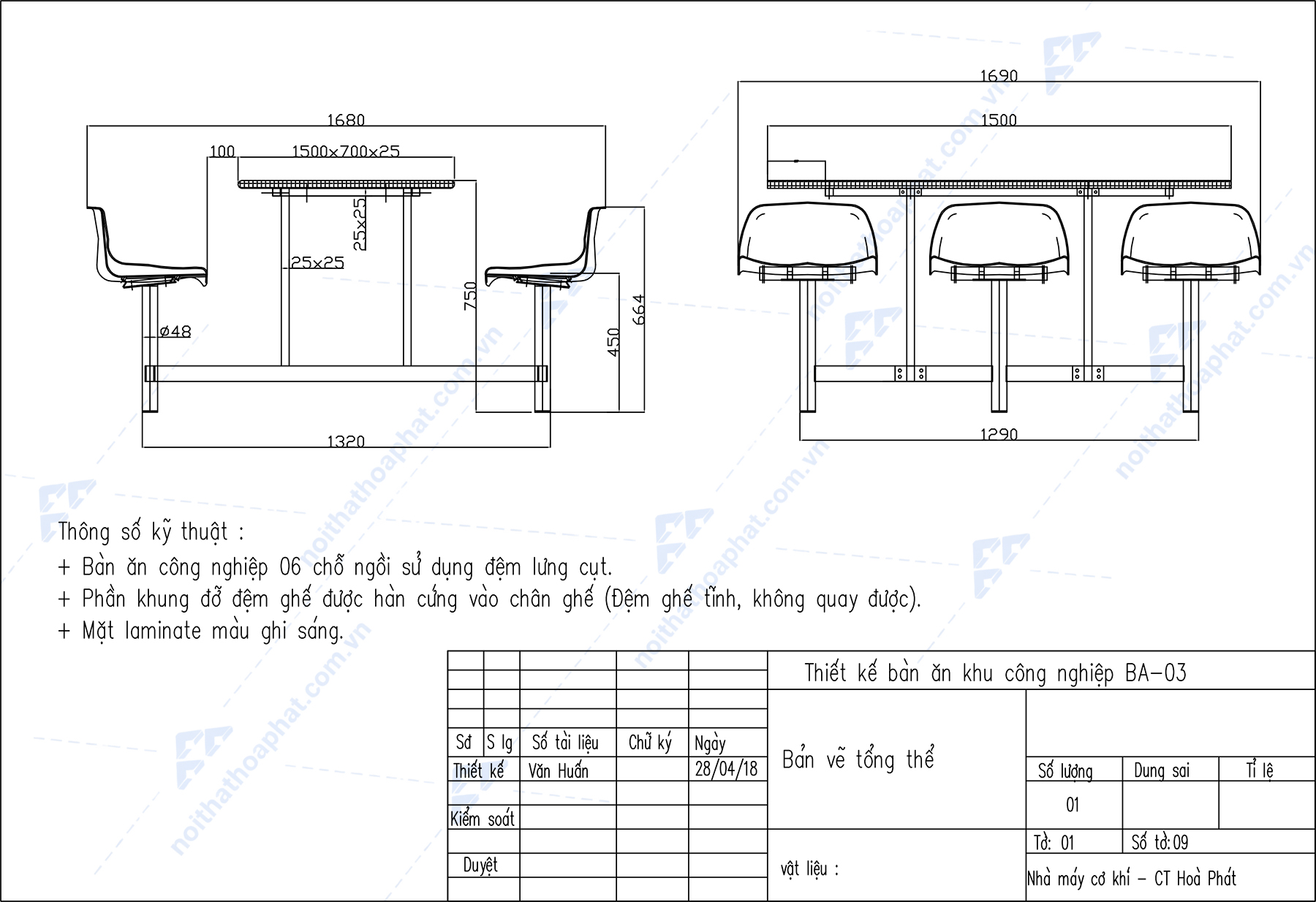

Bản vẽ kỹ thuật tổng thể bàn ghế ăn khu công nghiệp BA03 Hòa Phát – 6 chỗ ngồi.

Thông tin thể hiện trên bản vẽ

• Tên sản phẩm: Bàn ăn khu công nghiệp BA03.
• Số chỗ: 06 chỗ ngồi.
• Kích thước tổng thể: 1680 × 1690 × 750 mm.
• Kích thước mặt bàn thể hiện trên bản vẽ: 1500 × 700 × 25 mm.
• Chiều cao bàn: 750 mm.
• Khung bàn: thể hiện các chi tiết khung 25×25 mm.
• Chi tiết chân/khung: thể hiện ống Ø48 và các thanh liên kết.
• Mặt bàn: Laminate màu ghi sáng theo ghi chú kỹ thuật trên bản vẽ.
• Ghế: đệm lưng cụt, khung đỡ đệm ghế được hàn cố định vào chân ghế.
• Đặc điểm ghế: đệm ghế tĩnh, không quay được.
• Bản vẽ gồm hình chiếu trước, hình chiếu bên và hình chiếu thể hiện bố trí 3 ghế mỗi bên.

Kết cấu BA03 qua bản vẽ

• Thiết kế dạng bàn ghế ăn công nghiệp 6 chỗ, bố trí ghế đối diện hai bên.
• Khung bàn và khung ghế tạo thành hệ kết cấu đồng bộ.
• Phần khung đỡ đệm ghế được hàn cố định với chân ghế.
• Hệ khung phía dưới tạo khoảng thông thoáng và liên kết chắc chắn cho toàn bộ bộ bàn.
• Thiết kế phù hợp với mô hình nhà ăn tập thể cần bố trí nhiều bộ bàn ghế theo dãy.

Vì sao nên xem bản vẽ trước khi đặt hàng?

• Kiểm tra kích thước: dễ đối chiếu diện tích thực tế của nhà ăn.
• Xác định số chỗ: BA03 bố trí 6 người/bộ.
• Kiểm tra kết cấu: khách hàng có thể hình dung rõ hệ chân, khung và vị trí ghế.
• Hỗ trợ bố trí mặt bằng: thuận tiện tính toán số lượng bàn cần thiết cho nhà ăn.
• Hỗ trợ hồ sơ dự án: bản vẽ kỹ thuật giúp bộ phận thiết kế, thi công và mua hàng trao đổi thống nhất hơn.
• Hạn chế nhầm lẫn: đặc biệt quan trọng với các dự án đặt bàn ghế số lượng lớn.

BA03 phù hợp với những không gian nào?

• Nhà ăn công nhân.
• Nhà ăn nhà máy, xí nghiệp.
• Khu công nghiệp, khu chế xuất.
• Căng tin trường học.
• Bếp ăn tập thể doanh nghiệp.
• Nhà hàng, khu ăn uống phục vụ số lượng lớn.

Nội Thất Hòa Phát – lựa chọn đồng bộ cho không gian nhà ăn công nghiệp

Nội Thất Hòa Phát cung cấp đa dạng các dòng bàn ghế ăn công nghiệp, bàn ăn nhà máy, bàn inox, bàn có móc treo ghế và các sản phẩm nội thất phục vụ nhà ăn tập thể. Với những dự án cần triển khai số lượng lớn, việc tham khảo bản vẽ + thông số + hình ảnh thực tế trước khi đặt hàng giúp khách hàng dễ kiểm tra phương án và chủ động hơn trong quá trình bố trí.

Cần tư vấn BA03 cho nhà ăn của bạn?

Gửi diện tích nhà ăn, số lượng người sử dụng hoặc mặt bằng dự kiến, Nội Thất Hòa Phát có thể tư vấn số lượng bàn BA03, cách bố trí và phương án phù hợp với nhu cầu sử dụng thực tế. Liên hệ ngay để được tư vấn mẫu bàn ghế, số lượng và phương án triển khai cho công trình của bạn.
