Bản vẽ thiết kế Bàn Ăn Inox 1m5 BA04I15 Hòa Phát

Bản vẽ thiết kế Bàn Ăn Inox 1m5 BA04I15 Hòa Phát giúp khách hàng dễ dàng kiểm tra kích thước, kết cấu khung chân, vị trí móc treo ghế và các thông số kỹ thuật trước khi lựa chọn sản phẩm hoặc triển khai bố trí nhà ăn công nghiệp.

BA04I15 thuộc dòng bàn ăn inox công nghiệp BA04, thiết kế mặt bàn chữ nhật, chân ống tròn D38 và có hệ thống móc treo ghế phía dưới. Dòng BA04 hiện có các lựa chọn chiều dài 1,4m và 1,6m bên cạnh phiên bản 1,5m, thuận tiện lựa chọn theo diện tích và phương án bố trí.

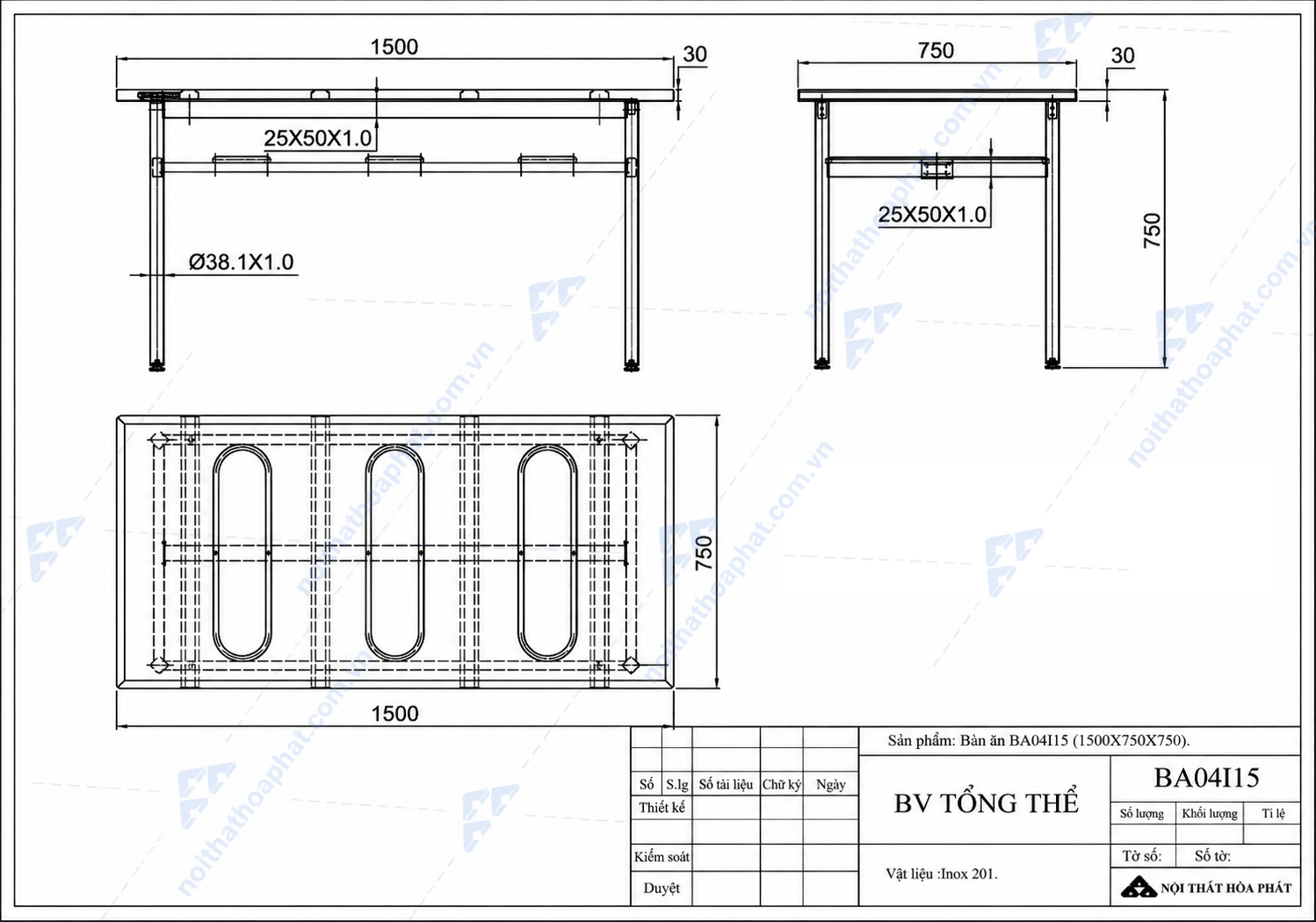

Bản vẽ thiết kế tổng thể BA04I15

Bản vẽ thiết kế tổng thể bàn ăn inox 1m5 BA04I15 Hòa Phát

• Mã sản phẩm: BA04I15.
• Kiểu dáng: Bàn ăn công nghiệp mặt chữ nhật.
• Kích thước tổng thể: W1500 × D750 × H750 mm.
• Dung sai kích thước: ±5 mm.
• Chất liệu trên bản vẽ: Inox 201.
• Chân bàn: Ống tròn Ø38.1 × 1.0 mm, tương ứng cấu hình chân D38.
• Thanh kết cấu: Thể hiện thông số 25 × 50 × 1.0 mm.
• Mặt bàn: Thể hiện kết cấu tôn gấp dày 0.5BA.
• Bên trong mặt bàn: Có xương gấp tôn tăng cứng dày 0.5BA.
• Hệ thống móc treo ghế: Thể hiện rõ trên mặt đứng và mặt bằng, hỗ trợ treo ghế gọn dưới bàn.

Các góc nhìn trên bản vẽ

Mặt đứng

• Thể hiện chiều dài bàn 1500 mm.
• Chiều cao tổng thể 750 mm.
• Thể hiện chân bàn ống Ø38.1 × 1.0 mm.
• Thể hiện thanh kết cấu 25 × 50 × 1.0 mm.
• Có thể quan sát trực quan hệ thống móc treo ghế phía dưới mặt bàn.

Mặt bên

• Thể hiện chiều sâu bàn 750 mm.
• Chiều cao bàn 750 mm.
• Thể hiện độ dày mặt bàn 30 mm trên bản vẽ.
• Thể hiện kết cấu thanh ngang 25 × 50 × 1.0 mm.

Mặt bằng

• Thể hiện mặt bàn kích thước 1500 × 750 mm.
• Thể hiện vị trí các thanh gia cường bên dưới mặt bàn.
• Hệ thống 3 vị trí móc treo ghế được thể hiện rõ.
• Giúp khách hàng hình dung cách bố trí bàn và ghế khi đưa vào nhà ăn thực tế.

Vì sao nên xem bản vẽ trước khi đặt bàn?

• Kiểm tra chính xác kích thước: Đối chiếu 1500 × 750 × 750 mm với diện tích nhà ăn.
• Kiểm tra kết cấu: Dễ hình dung hệ thống chân, thanh ngang và phần gia cường mặt bàn.
• Kiểm tra vị trí móc treo ghế: Hữu ích khi cần bố trí đồng bộ với ghế đôn inox.
• Hỗ trợ lên phương án bố trí: Đặc biệt với dự án nhà máy, khu công nghiệp hoặc nhà ăn tập thể cần đặt số lượng lớn.
• Thuận tiện đối chiếu khi nghiệm thu: Bản vẽ là cơ sở trực quan để khách hàng kiểm tra kiểu dáng và thông số sản phẩm.

BA04I15 phù hợp với công trình nào?

• Nhà ăn công nhân, nhà máy, xí nghiệp.
• Khu công nghiệp, khu chế xuất.
• Nhà ăn tập thể doanh nghiệp.
• Canteen trường học, khu bán trú.
• Nhà hàng, quán ăn có nhu cầu sử dụng bàn inox.
• Các công trình cần bố trí nhiều bàn theo dãy, dễ vệ sinh và quản lý không gian.

Dòng bàn ăn công nghiệp có móc treo ghế được Nội Thất Hòa Phát định hướng cho nhà ăn nhà máy, công ty, trường học, nhà hàng và các không gian ăn uống tập thể; thiết kế treo ghế giúp khu vực sàn gọn hơn và thuận tiện vệ sinh.

Thông số kỹ thuật BA04I15

Lưu ý: Các thông số như 30 mm, Ø38.1 × 1.0 mm, 25 × 50 × 1.0 mm và kết cấu tôn 0.5BA được thể hiện trực tiếp trên bản vẽ cung cấp. Khi đặt hàng theo dự án hoặc số lượng lớn, nên xác nhận lại bản vẽ và cấu hình kỹ thuật với nhà cung cấp.

Nội Thất Hòa Phát – Giải pháp bàn ăn công nghiệp đồng bộ

Nội Thất Hòa Phát cung cấp đa dạng bàn ăn công nghiệp, bàn inox, bàn có móc treo ghế và ghế đôn inox, đáp ứng nhu cầu từ nhà ăn công nhân đến các dự án nhà máy, trường học và khu công nghiệp.

Đang chuẩn bị đầu tư bàn ăn cho nhà máy, khu công nghiệp hoặc nhà ăn tập thể? Hãy tham khảo bản vẽ BA04I15 để kiểm tra kích thước và kết cấu trước khi đặt hàng. Liên hệ Nội Thất Hòa Phát để được tư vấn mẫu bàn, ghế đôn inox và phương án bố trí phù hợp với diện tích thực tế.
