Bản vẽ thiết kế Bàn Ăn Công Nghiệp Inox BA04I16 Hòa Phát

Bàn ăn công nghiệp inox BA04I16 là mẫu bàn ăn kích thước 1,6m, thiết kế dành cho nhà ăn tập thể, nhà máy, khu công nghiệp, trường học và các không gian phục vụ ăn uống số lượng lớn. Bản vẽ kỹ thuật giúp khách hàng dễ dàng kiểm tra kích thước, kết cấu khung chân, mặt bàn và hệ thống móc treo ghế trước khi lựa chọn sản phẩm.

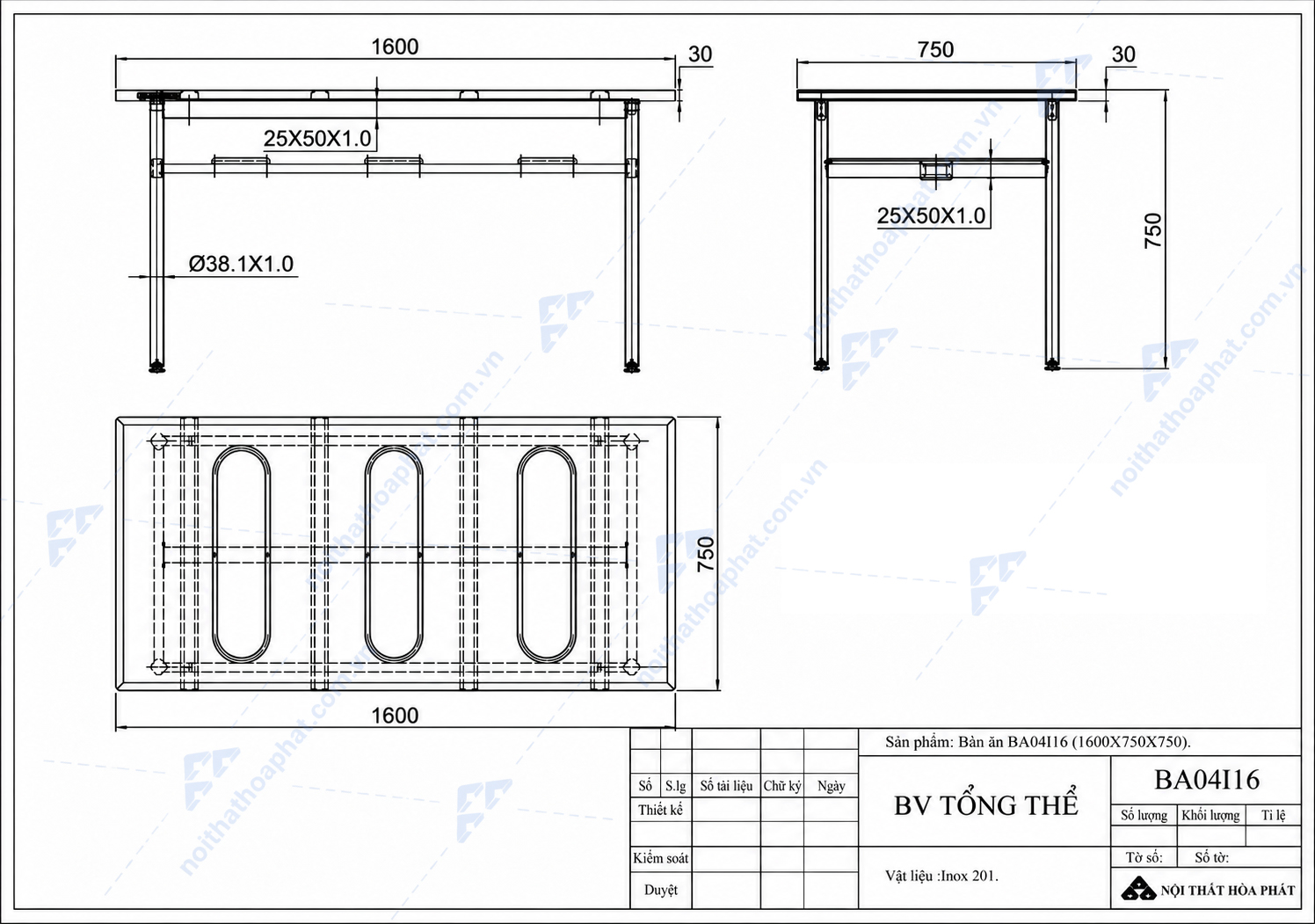

Bản vẽ tổng thể bàn ăn inox BA04I16

Bản vẽ thể hiện các góc nhìn chính của sản phẩm:

• Mặt đứng: thể hiện chiều dài bàn 1600 mm, chiều cao 750 mm và kết cấu chân.
• Mặt bên: thể hiện chiều rộng 750 mm, chiều cao tổng thể 750 mm.
• Mặt bằng: thể hiện kích thước mặt bàn 1600 × 750 mm và bố trí hệ thống móc treo ghế.
• Chi tiết khung: thể hiện chân bàn bằng ống Ø38.1 × 1.0.
• Thanh liên kết: thể hiện chi tiết 25 × 50 × 1.0 trên bản vẽ.
• Mặt bàn: bản vẽ ghi chiều dày phần mặt bàn là 30 mm theo kích thước thể hiện trên bản vẽ.
• Khung tên: bản vẽ thể hiện vật liệu Inox 201.

Bản vẽ thiết kế tổng thể bàn ăn công nghiệp inox BA04I16 Hòa Phát

Thông số kỹ thuật thể hiện trên bản vẽ

• Mã sản phẩm sử dụng cho bài viết: BA04I16.
• Kích thước tổng thể: W1600 × D750 × H750 mm.
• Dung sai sản phẩm: ±5 mm theo thông tin sản phẩm cung cấp.
• Chất liệu: Inox 201 – theo khung tên bản vẽ.
• Chân bàn: Ống tròn Ø38.1 × 1.0.
• Thanh liên kết: 25 × 50 × 1.0.
• Mặt bàn: Thiết kế hình chữ nhật, các góc được bo.
• Hệ thống treo ghế: Thể hiện rõ trên hình chiếu bằng và mặt đứng.

Vì sao nên xem bản vẽ trước khi mua?

• Kiểm tra đúng kích thước: dễ đối chiếu với diện tích thực tế của nhà ăn.
• Dễ lên phương án bố trí: kích thước 1600 × 750 mm thuận tiện tính toán số lượng bàn theo từng dãy.
• Kiểm tra kết cấu: nhìn trực quan vị trí chân, thanh liên kết và hệ thống treo ghế.
• Hỗ trợ làm hồ sơ dự án: phù hợp khi cần tham khảo thông số kỹ thuật trước khi lập phương án trang bị.
• Giảm sai sót khi đặt hàng: khách hàng có thể đối chiếu mã, kích thước và cấu hình trước khi xác nhận.

Thiết kế bàn có móc treo ghế là một ưu điểm đáng chú ý đối với nhà ăn công nghiệp vì giúp thu gọn ghế, hạn chế chiếm dụng mặt sàn và thuận tiện hơn cho việc vệ sinh khu vực ăn uống.

BA04I16 phù hợp với những không gian nào?

• Nhà ăn công nhân, nhà máy, xí nghiệp.
• Khu công nghiệp, khu chế xuất.
• Canteen doanh nghiệp.
• Nhà ăn tập thể.
• Trường học, khu bán trú.
• Nhà hàng, quán ăn có nhu cầu sử dụng bàn inox.

Danh mục bàn ăn công nghiệp của Nội Thất Hòa Phát hiện được định hướng cho nhà máy, khu công nghiệp, trường học, bệnh viện, nhà hàng và các khu vực phục vụ ăn uống số lượng lớn.

Lựa chọn BA04I16 theo nhu cầu thực tế

Với kích thước 1,6m, BA04I16 phù hợp khi khách hàng cần mặt bàn dài hơn để bố trí không gian ăn uống rộng rãi. Trong cùng nhóm sản phẩm BA04, khách hàng có thể cân nhắc các kích thước 1,4m, 1,5m và 1,6m tùy diện tích nhà ăn và phương án bố trí. Danh mục hiện tại của Nội Thất Hòa Phát cũng đang có BA04I14, BA04I15 và BA04I16.

Nội Thất Hòa Phát – giải pháp bàn ghế cho nhà ăn công nghiệp

Nội Thất Hòa Phát cung cấp đa dạng bàn ăn inox, bàn có móc treo ghế, ghế đôn inox và các bộ bàn ghế ăn công nghiệp, đáp ứng nhu cầu trang bị cho nhà máy, khu công nghiệp, doanh nghiệp, trường học và nhà ăn tập thể. Khách hàng có thể lựa chọn theo kích thước, chất liệu, số lượng người sử dụng và diện tích thực tế để có phương án đầu tư phù hợp.

Đang cần trang bị bàn ăn inox cho nhà máy hoặc khu công nghiệp?
Hãy gửi diện tích nhà ăn + số lượng người sử dụng + số lượng bàn dự kiến, Nội Thất Hòa Phát sẽ giúp bạn lựa chọn kích thước phù hợp và tư vấn phương án bố trí BA04I14 – BA04I15 – BA04I16 đồng bộ với ghế đôn inox.
